Microscope simple |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

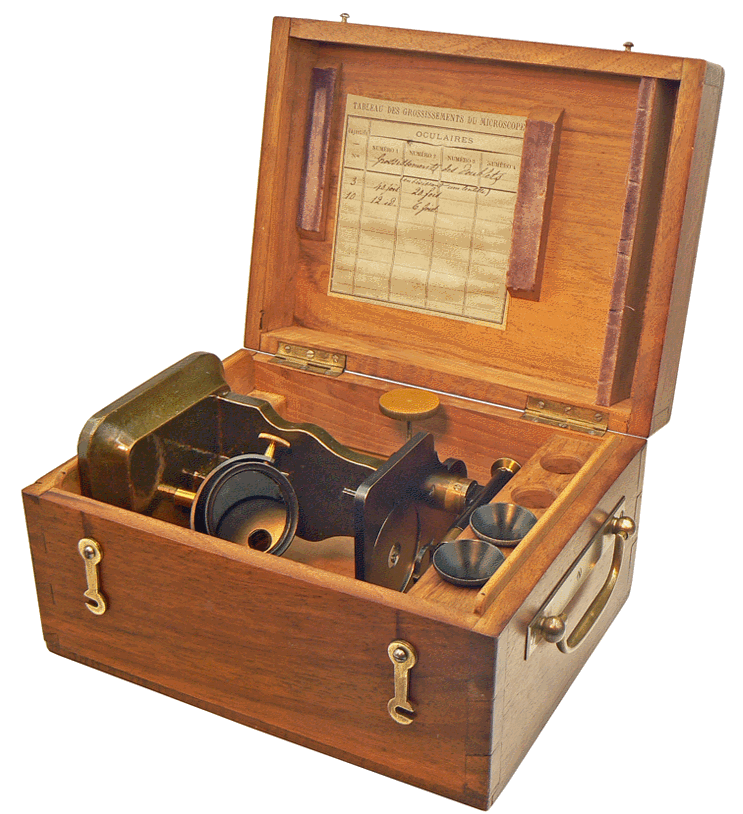

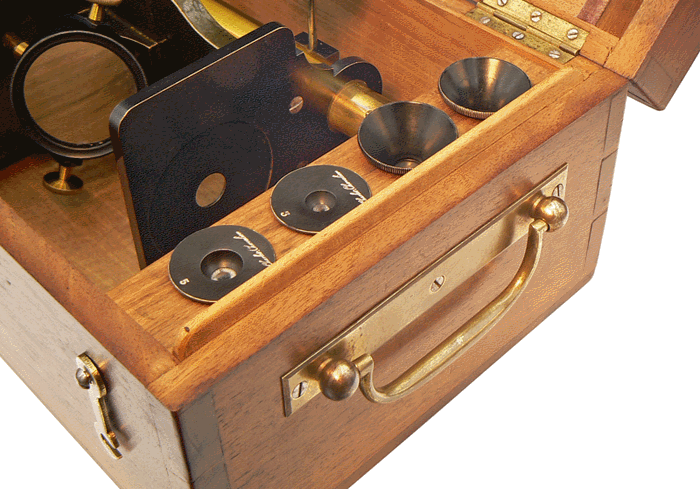

Le microscope dans son coffret en noyer de 22 x 17 x 12 cm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

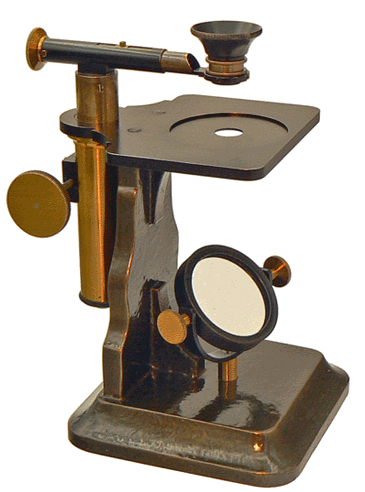

"Microscope simple pour les dissections, la botanique, l'entomologie, etc" - Hauteur minimum 16 cm - Maison CHEVALIER |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
L'instrument a été fabriqué entre 1865 (parution du dessin de l'instrument dans la deuxième édition de L'ÉTUDIANT MICROGRAPHE d'Arthur CHEVALIER) et 1889 (fermeture définitive des ateliers de "L'ANCIENNE & SEULE MAISON CHEVALIER, de Père en Fils depuis plus d'un siècle" ). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

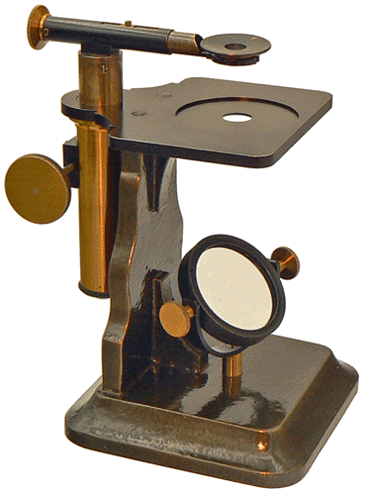

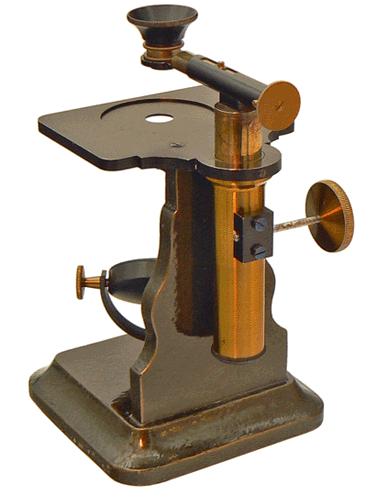

Le microscope est muni d'un large pied en fonte de fer vernie. La mise au point est réalisée par système de pignon-crémaillère monté sur une colonne cylindrique. Le grand bouton de commande verticalement le bras horizontal porte-doublet. Ce bras pivote autour de l'axe de la colonne et
une tige filetée,
commandée par un petit bouton moleté, permet de
déplacer le doublet d'avant en arrière. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

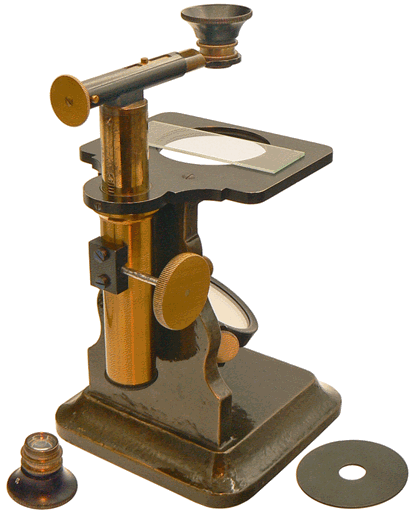

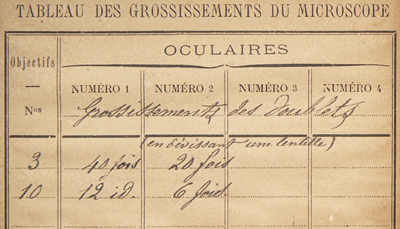

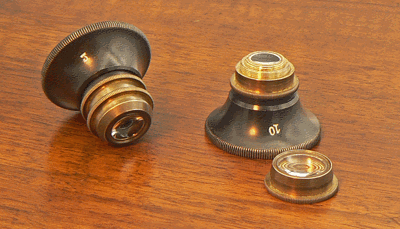

L'instrument est livré avec deux doublets scindables n° 3 et 10 pour des grossissements de 6, 12, 20 et 40 fois. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

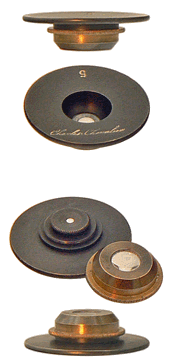

Le doublet optique, inventé par WOLLASTON en 1820, est composé de deux lentilles plan-convexes à face plane tournée vers l'objet ce qui réduit les aberrations de sphéricité et de réfrangibilité résultant de l'emploi de la lentille biconvexe unique utilisée jusque-là. En 1830, Charles CHEVALIER améliore ce système optique en éloignant le foyer afin de laisser un espace suffisant aux instruments de dissection. On y retrouve les deux lentilles plan-convexes, la première, près de l'objet, de plus grand diamètre que la seconde dont elle est séparée par un diaphragme. Les lentilles sont accouplées par leur monture à vis et leur écartement est faible et invariable. La monture supérieure porte une large collerette noire qui protège l'œil de toute lumière parasite. La forme la plus connue des doublets de Charles Chevalier est différente de celle des deux articles qui accompagnent notre instrument. Le diamètre de leur monture est identique puisqu'ils se montent sur tous les microscopes du constructeur mais ils sont beaucoup plus courts et la collerette, presque plate, est marquée "Charles Chevalier". |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

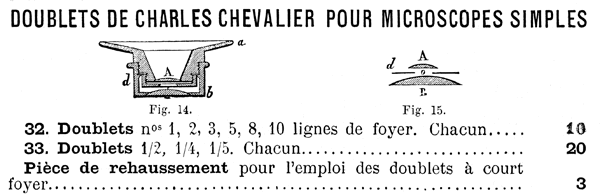

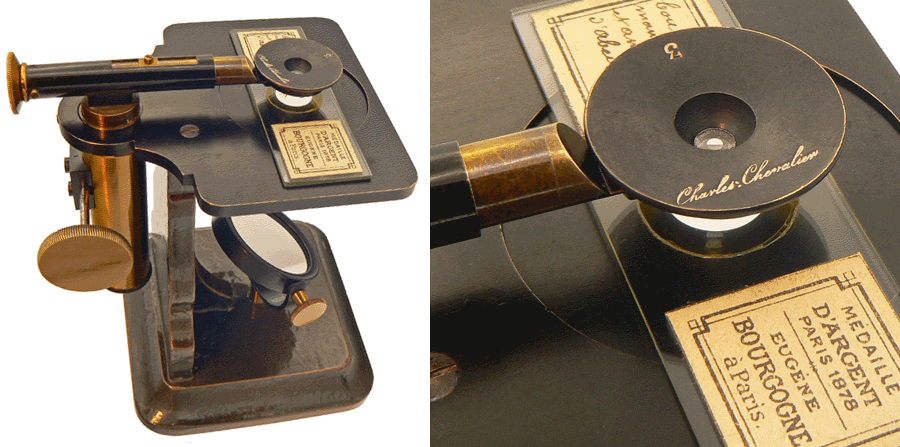

Les doublets de Charles Chevalier sont numérotés suivant leur distance focale exprimée en lignes. La ligne de France, ancienne unité de longueur égale à 1/12 pouce du Roi ou pouce de France de 2,707 cm, c'est-à-dire à 2,256 mm. Ainsi, le doublet n° 3 utilisé pour observer cette lame préparée par Eugène Bourgogne a une distance focale proche de 6,75 mm. Son grossissement est de 40 fois. La maison Chevalier proposait des doublets grossissant de 12 à 500 fois... |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

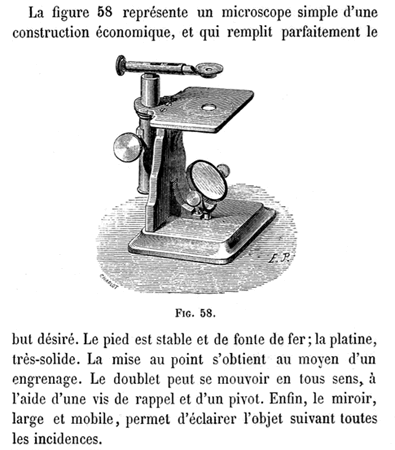

L'ÉTUDIANT MICROGRAPHE - 2e édition 1865 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Avec son nouveau doublet, le microscope est identique à celui de la figure 58 de L'ÉTUDIANT MICROGRAPHE par Arthur CHEVALIER dans la seconde édition de 1865, ou à celle du catalogue de 1885 : |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

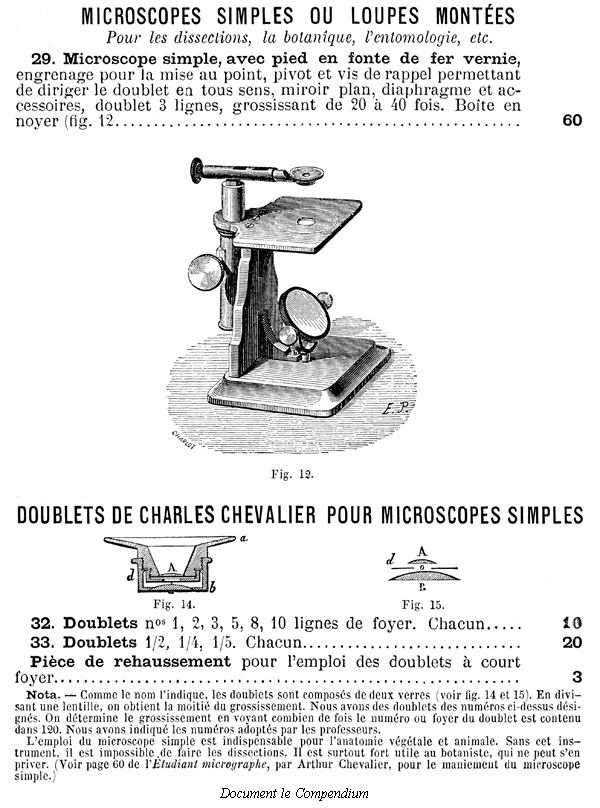

Catalogue des MICROSCOPES DE PRÉCISION POUR L'ÉTUDE DES SCIENCES NATURELLES |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Les quatre doublets ont, finalement, tous leur place... |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
