Roue de Barlow

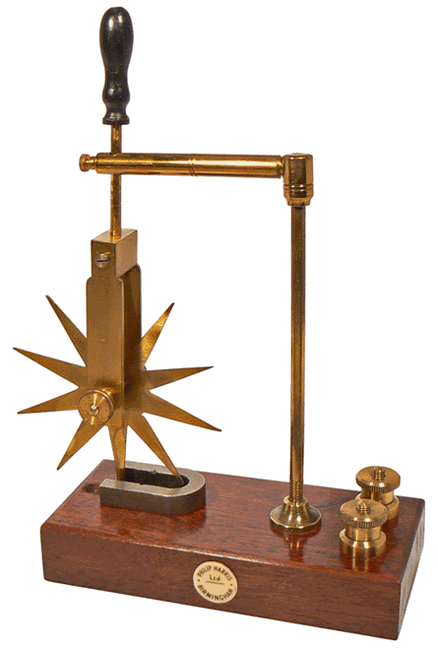

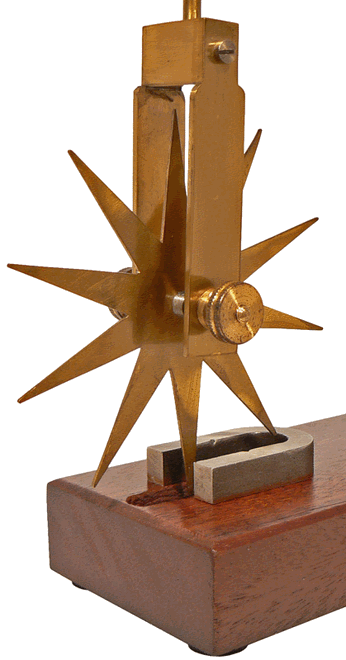

"Roue de Barlow" motrice construite par PHILIP HARRIS Ltd - Birmingham - Royaume-Uni - Diamètre de la roue 8,5 cm

Imaginé et présenté en 1828 par le mathématicien et physicien britannique Peter BARLOW, l'appareil illustre la loi de Laplace qui définit la force électromagnétique exercée sur un conducteur mobile parcouru par un courant lorsqu'il est placé dans un champ magnétique produit par un aimant fixe. La roue de Barlow est un exemple de moteur à courant continu.

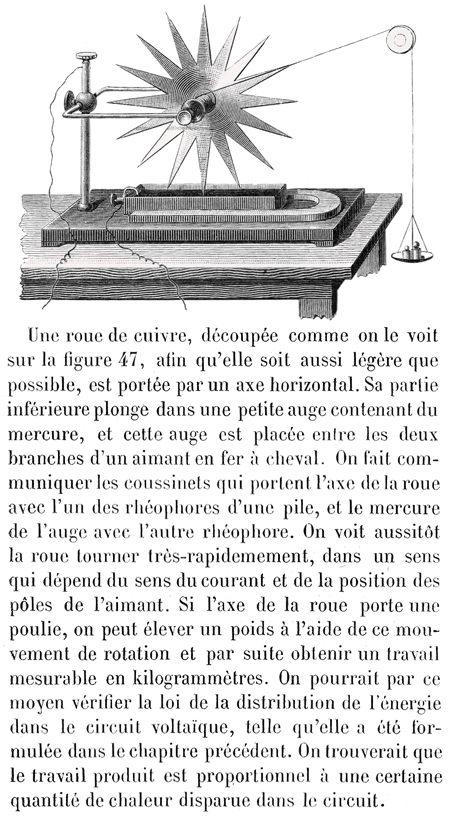

TRAITÉ DE PHYSIQUE ÉLÉMENTAIRE
de CH. DRION et É. FERNET
Masson, Editeur - PARIS - 1893

Le chargement de la séquence QuickTime
peut demander plusieurs secondes

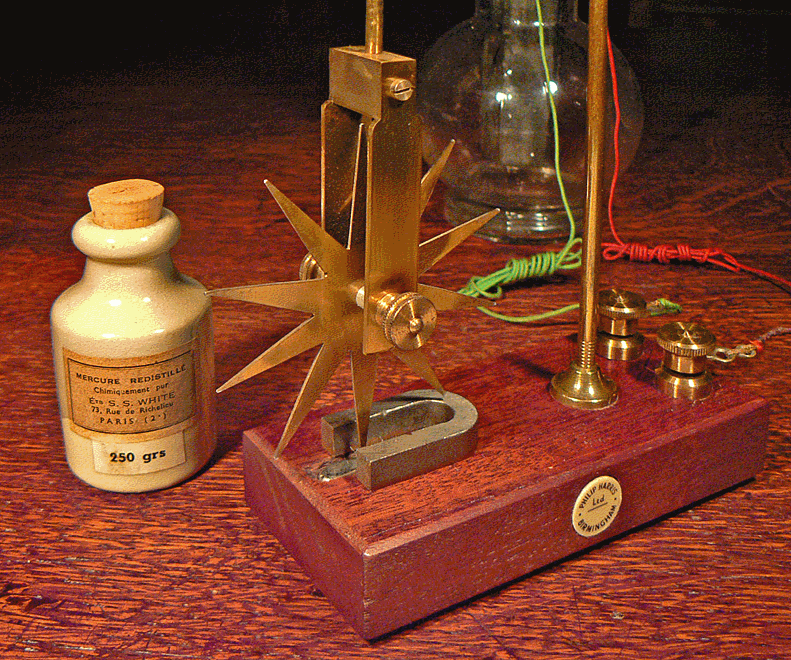

Le bruit, sous forme de claquements secs, est celui des étincelles qui se forment entre le mercure et les pointes de la roue. On parvient à déceler une légère fumée, toujours due à ces étincelles, à droite de la partie courbe de l'aimant. La résistance électrique du circuit est faible, le montage est pratiquement en court-circuit, et l'intensité du courant est par suite élevée. Nous avons réalisé l'expérience, non pas avec la pile Grenet dont on remarque le corps sur la photo qui suit, mais avec des éléments plus modernes ...
