Rhéostat circulaire à quatre décades

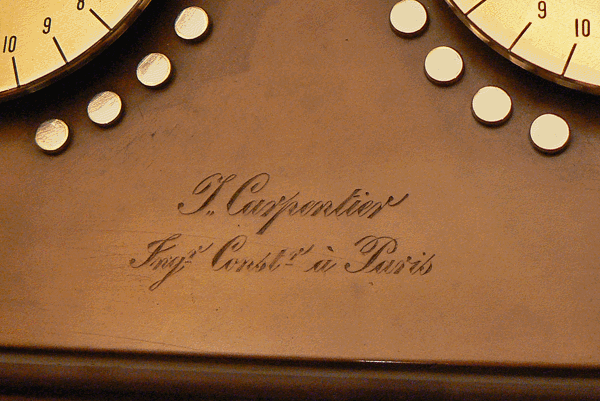

J. Carpentier, Ingr Constr à Paris

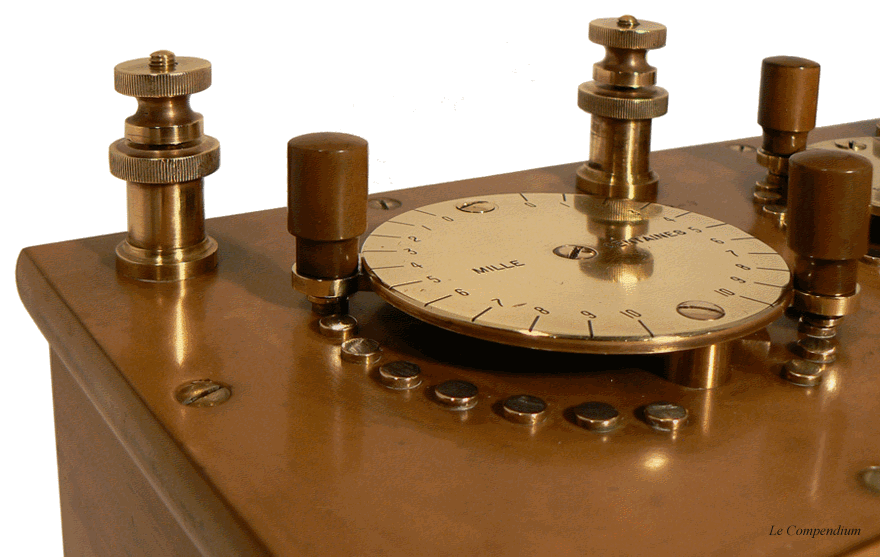

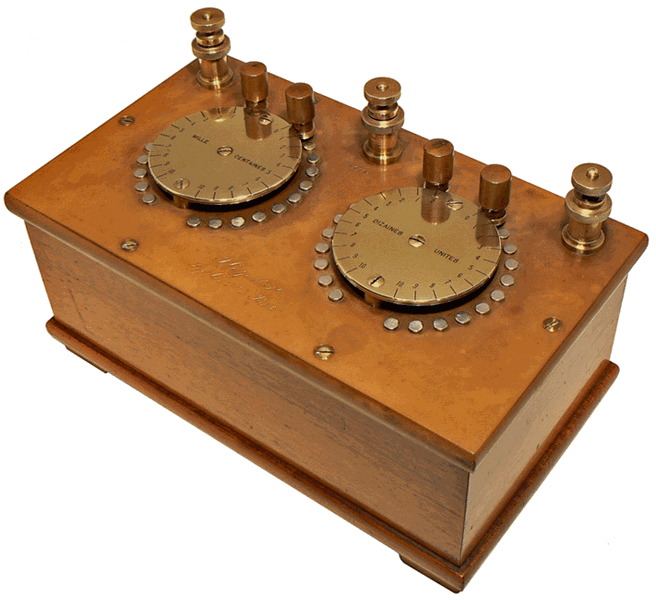

Cette boîte de résistances du tout début du XXe siècle est signée J. CARPENTIER, Ingénieur Constructeur à Paris. Des contacts à ressort peuvent être déplacés à l'aide de manettes sur des plots reliés aux extrémités des résistances contenues dans le coffret. La surface des contacts à ressort ainsi que celle des plots est en argent, ce qui améliore le passage du courant électrique et rend leur entretien facile. Chaque déplacement de la manette d'un plot au plot suivant augmente ou diminue la résistance d'une unité de la décade correspondante.

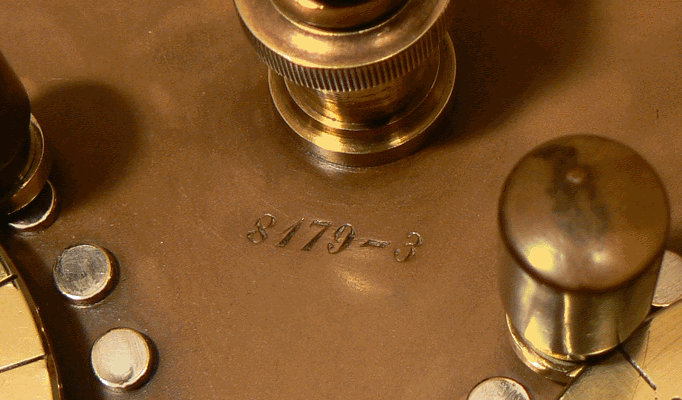

Notre boîte comporte quatre décades permettant de choisir une valeur entière comprise entre 1 et 11 110 ohms. Elle est numérotée 8179-3 et ses dimensions sont égales à 25,5 x 14,5 x 15 cm. En 1904, son prix est de 250 francs.

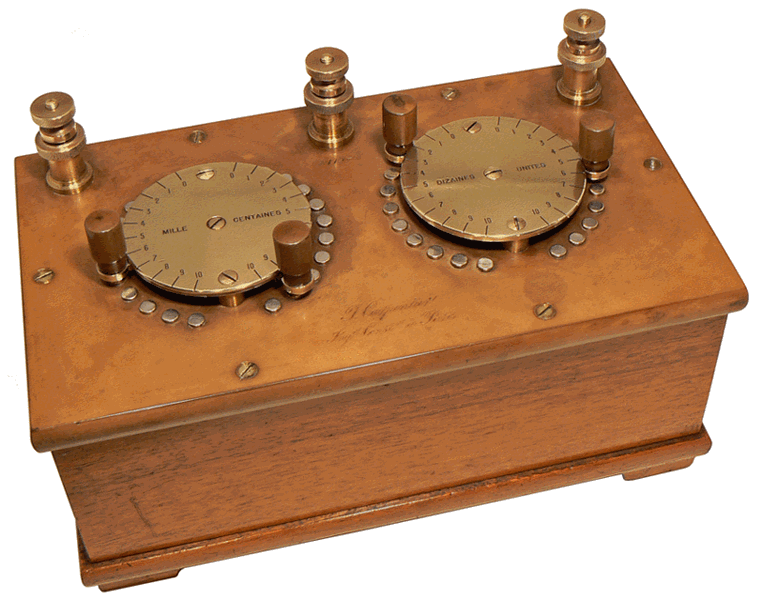

La valeur de la résistance actuelle entre les deux bornes extrèmes  est égale à
(6 x 1000) Ω + (9 x 100) Ω + (2 x 10) Ω + (5 x 1 ) Ω = 6925 Ω

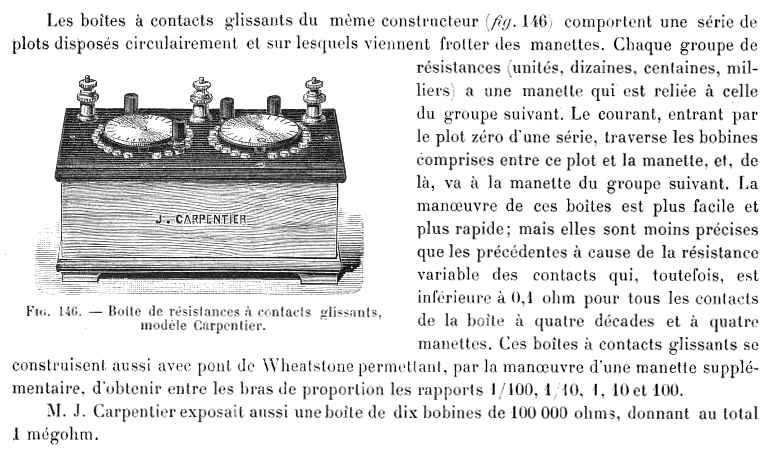

Catalogue ATELIER RUHMKORFF - J. CARPENTIER Ingénieur Constructeur - Paris, 1904
