Sonneries électriques

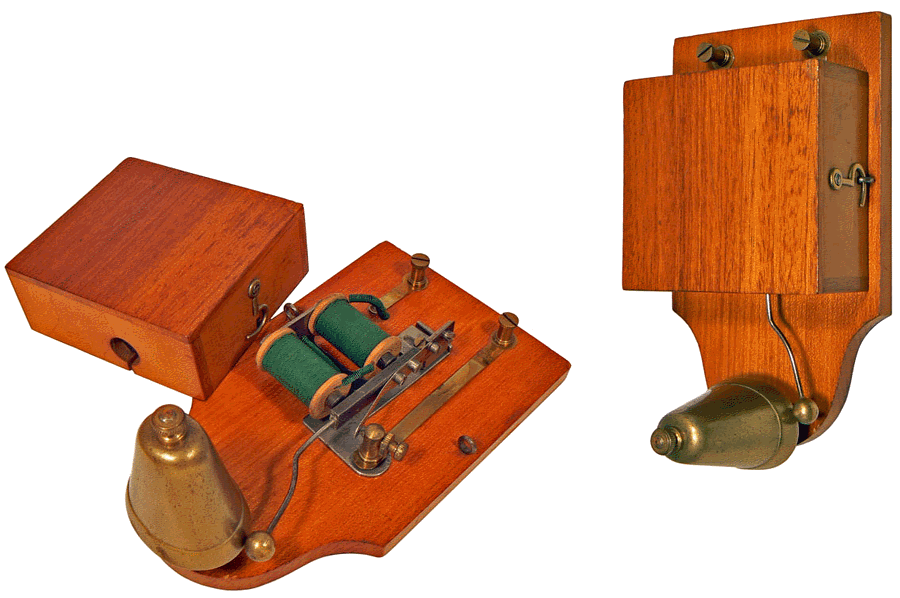

1 - sonnerie électrique à timbre, modèle mural

Sonnerie électrique murale - dimensions de la planchette support : 18 x 10 cm

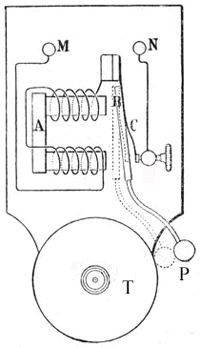

"Elle se compose d'une planchette disposée verticalement, sur laquelle est fixé un électro-aimant E, dans lequel arrive, par une borne m, le courant de ligne, ou le courant d'une pile locale. De l'électro-aimant, le courant gagne une lame élastique d'acier c, qui porte l'armature a de l'électro-aimant, puis une lame de laiton C en contact avec l'armature, et enfin revient à la pile par la borne n.
Chaque fois que le courant passe dans l'électro-aimant, l'armature est attirée et entraine avec elle un marteau P, qui frappe un timbre T et le fait résonner. Or, au moment du choc, le contact cesse entre l'armature a et la lame C et, le courant étant ouvert, l'électro-aimant devient inactif ; mais la lame d'acier c ramenant aussitôt, en vertu de son élasticité, l'armature en contact avec la lame C, le courant passe de nouveau, et ainsi de suite, avec une grande rapidité, tant que le courant arrive à la sonnerie"

TRAITÉ ÉLÉMENTAIRE DE PHYSIQUE
par A. GANOT - PARIS - Librairie Hachette et Cie- 1887

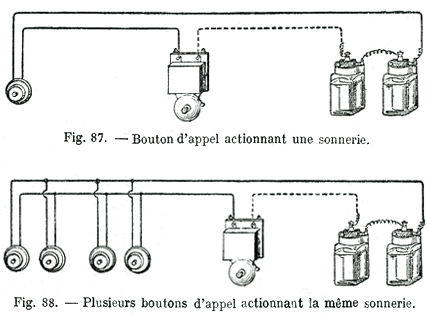

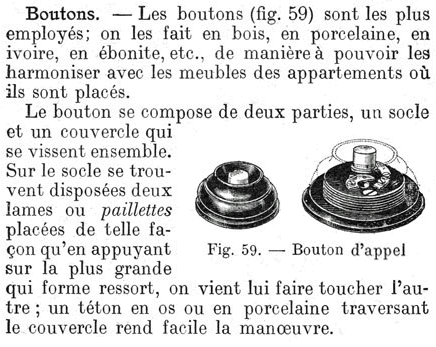

"Pose d'une sonnette avec son bouton et sa pile"

PETITE ENCYCLOPÉDIE ÉLECTRO-MÉCANIQUE
sous la direction de Henry de Graffigny
Paris - 1896

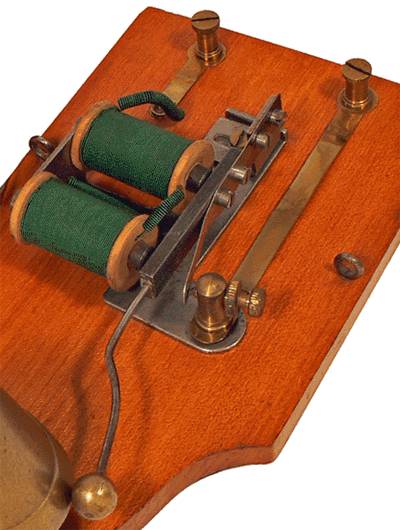

Souvent, l'interruption du courant se fait d'une manière différente de ce que nous montre la gravure de l'ouvrage de Ganot. Ainsi, sur notre modèle, le ressort C est fixé à l'armature de l'électroaimant et vient toucher la pointe d'une vis placée latéralement et qui communique avec le fil ou la barrette de retour. C'est entre le ressort et la pointe de la vis que se produit l'interruption chaque fois que l'armature s'approche de l'électro-aimant.

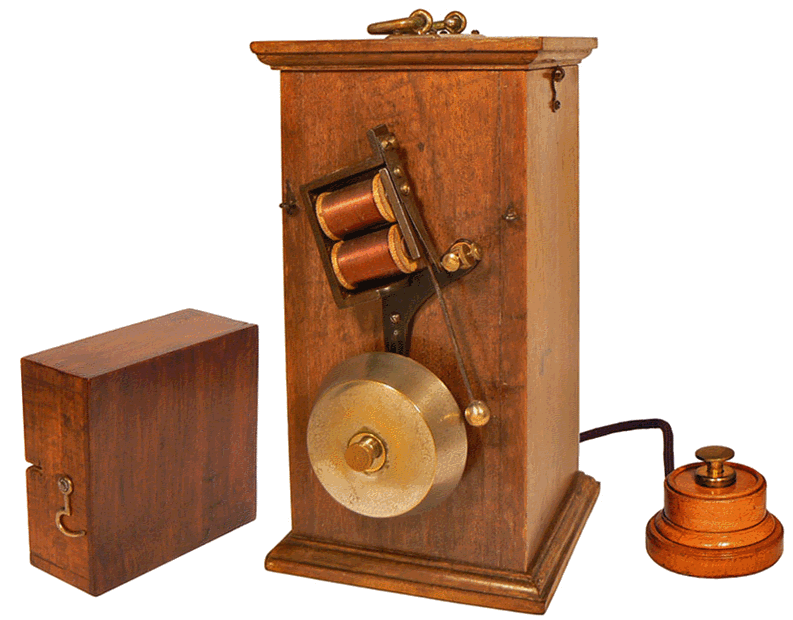

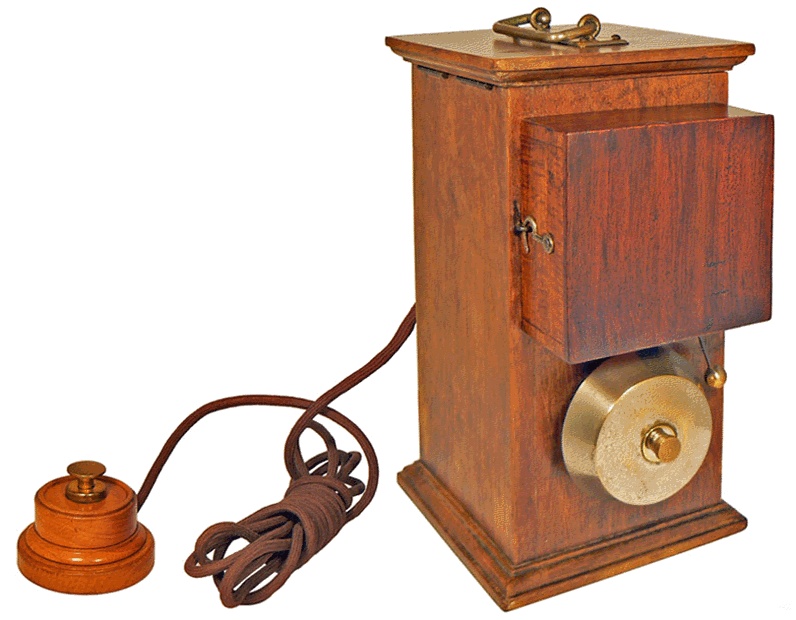

 2 - sonnerie électrique à timbre, modèle à poser

Ce modèle transportable possède le même mécanisme que précédemment fixé sur l'une des faces d'un coffret renfermant la pile qui alimente l'électroaimant. A l'origine, l'extrémité du cordon de connexion n'aboutissait pas directement à la "pédale de parquet" comme c'est ici le cas, mais à une fiche à deux broches adaptable à une base de prise spécifique, fixe. Dans une vaste demeure, de telles bases de prises pouvaient être réparties dans les différentes pièces et reliées au bouton d'appel placé dans le bureau ou le salon du maître de maison. Lorsque ce dernier avait besoin d'appeler un employé de maison - un employé qui, bien sûr, branchait toujours son coffret là où il se tenait - il lui suffisait de le "sonner" en pressant le bouton d'appel ...

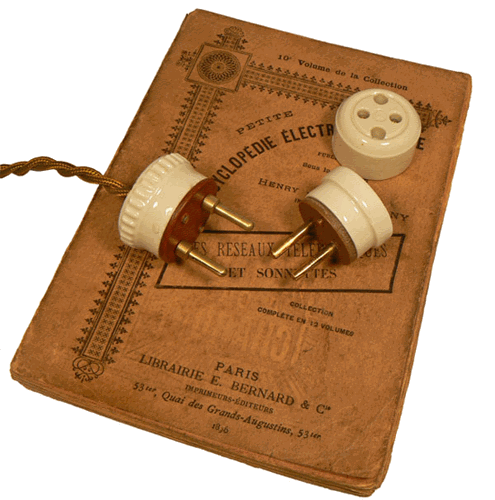

A gauche et en reprenant les termes des catalogues de matériel électrique du début du 20e siècle, nous avons un "bouchon en porcelaine à écartement normal" destiné à l'alimentation des appareils domestiques en courant électrique de tension égale à 110 V. A droite, il s'agit d'un bouchon et de sa base de prise murale, utilisables dans un réseau d'appel : l'écartement des broches est plus faible ce qui évite toute confusion.

Dimensions du coffret : 25 x 15,5 x 12,5 cm

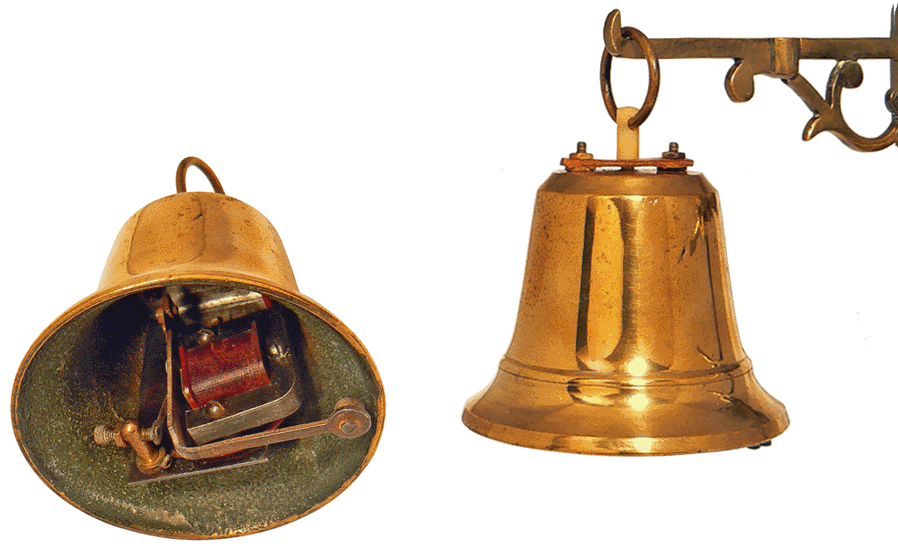

3 - Cloche électrique

Diamètre de la cloche : 9 cm

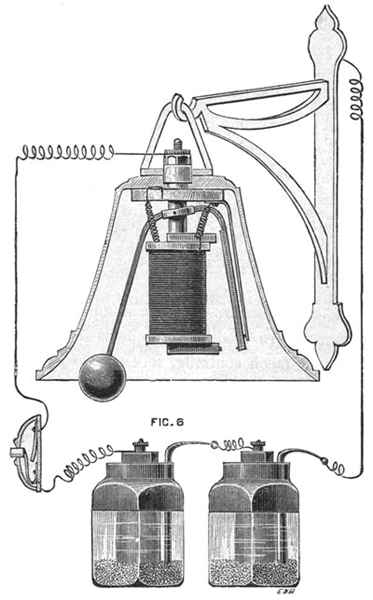

L'ÉLECTRICITÉ A LA MAISON
Julien Levèvre - Paris - 1889

L'ÉLECTRICITÉ POUR TOUS
Henry De Graffigny - Paris - 1905

Documents numérisés et traités par Le Compendium

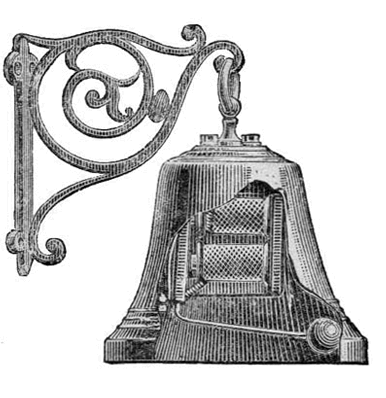

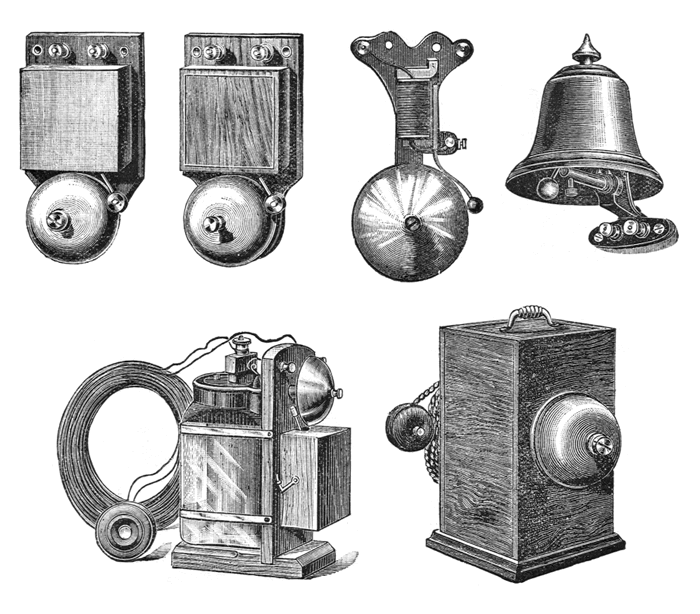

La position de l'électroaimant peut varier selon le fabricant mais le principe de fonctionnement demeure le même.

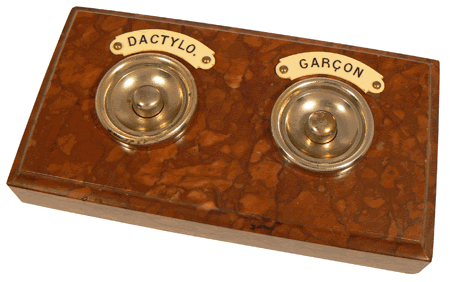

Aujourd'hui, ces deux boutons d'appel sur leur socle en porphyre n'aboutissent nulle part ...
