Manomètre à tube en U, inclinable

NOUVELLE PHYSIQUE
Ecoles Primaires Supérieures de Jeunes Filles
Programmes de 1909 - C. HARAUCOURT

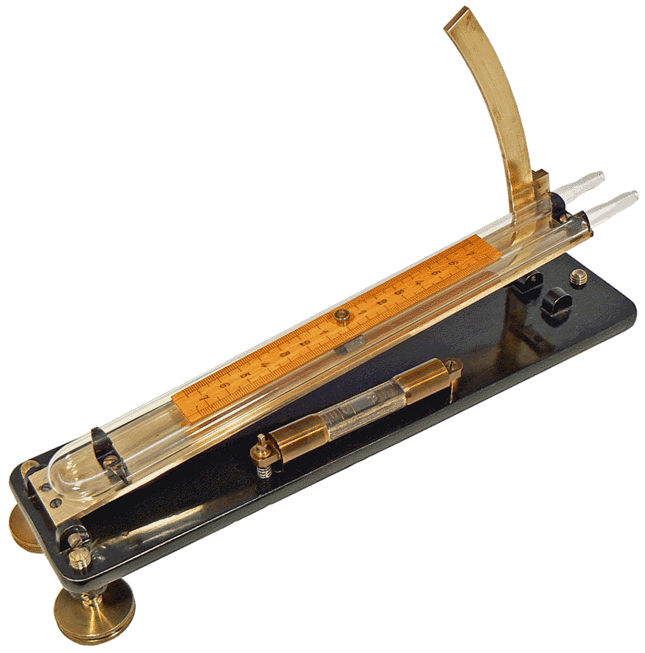

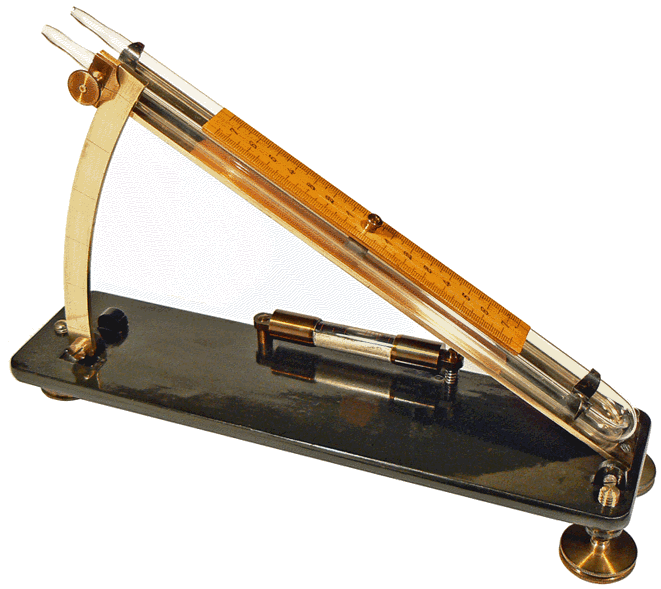

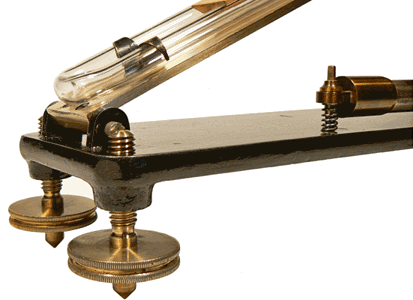

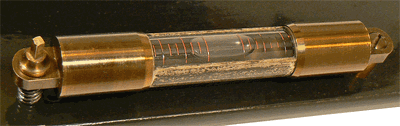

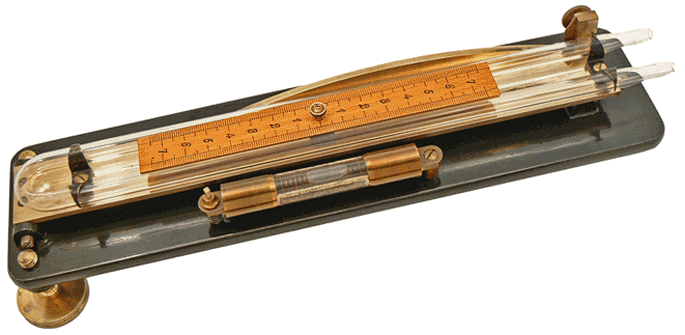

Le tube manométrique en U est fixé sur une semelle en laiton dont l'un des petits côtés est muni d'un axe de rotation. L'ensemble peut ainsi pivoter, autour de cet axe, sur un socle épais en acier laqué de 30 par 8 cm. Trois vis calantes et un niveau à bulle permettent de régler et de vérifier l'horizontalité du socle. L'appareil, sans marque de fabrication, porte le n° 11.

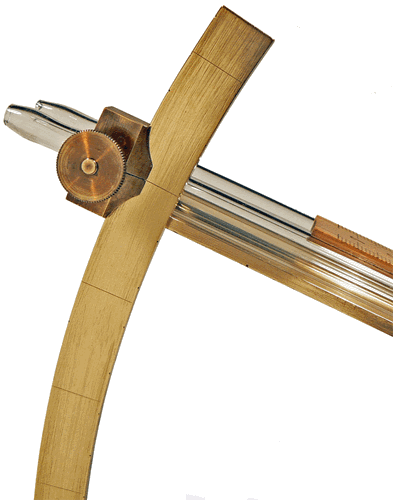

Un secteur gradué jusqu'à 30° donne la valeur de l'angle formé par le plan du tube manométrique et l'horizontale matérialisée par le socle lorsque ce dernier est correctement réglé. Plus cet angle est faible, plus la sensibilité du manomètre est importante.

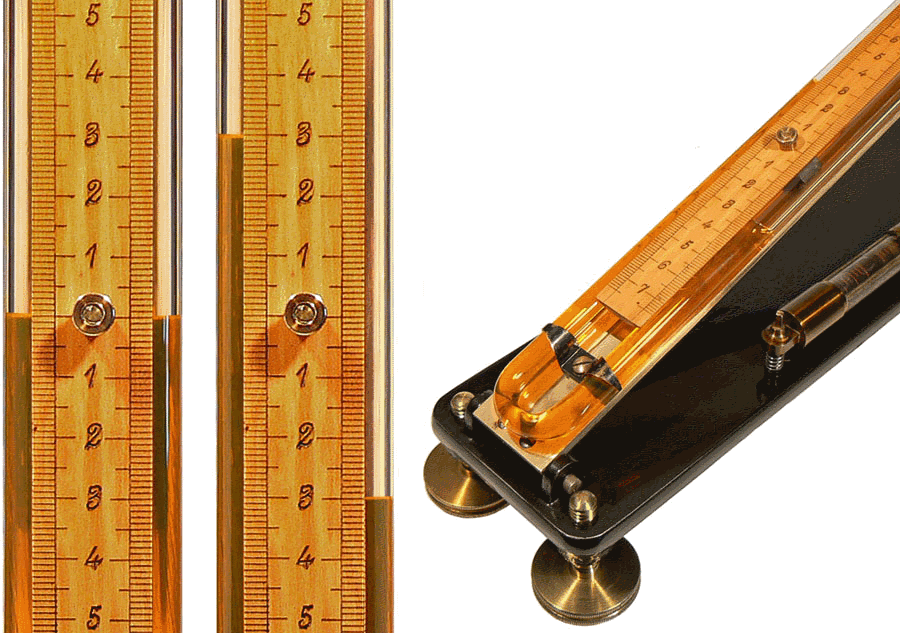

Une règle en buis portant une double graduation montante et descendante indique la différence des niveaux dans les deux branches du tube. Cette règle peut se déplacer longitudinalement lors du réglage initial de la position de repos de la double colonne de liquide
