Trébuchet à colonne et pied carré

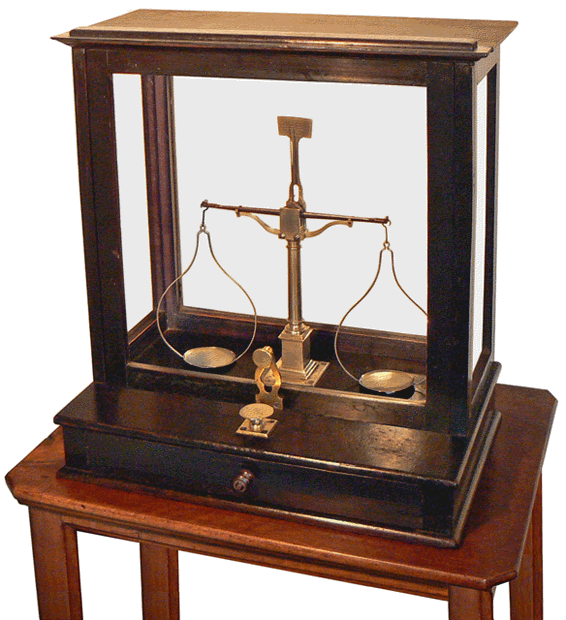

L'ossature de la cage de protection ainsi qu'une grande partie du socle sont en ébène. Les dimensions maximales égalent 38 x 34 x 21cm. Le fléau, en acier, mesure 16 cm pour des plateaux dont le diamètre est de 4,8 cm. La force de la balance est égale à 50 g et la sensibilité est de 5 cg (0,05g). L'instrument date de la deuxième moitié du XIXe siècle.

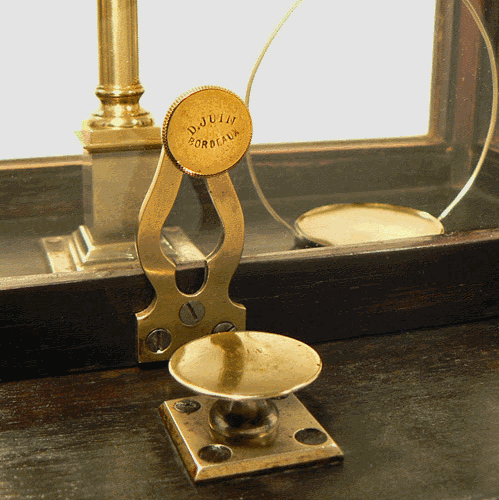

Le bouton de manœuvre de la vitre escamotable porte la marque : "D. JUIN BORDEAUX". Le nom seul, JUIN, est également visible, mais sous une forme très estompée, sur le bouton de déblocage du fléau. Le fabricant est référencé par Franck Marcelin dans son Dictionnaire des fabricants français d'instruments de mesure du XVe au XIXe siècle : "Juin dit Morlet, Balancier, de 1822 à 1878. Bordeaux, 50 rue du Pont Long (Gironde)".

Une classe de sciences, au Royaume-Uni, vers 1900. Chaque plan de travail dispose d'une balance trébuchet sous cage vitrée qui rappelle un peu celle que nous présentons. Notons que les élèves sont fin prêts pour la photographie ...

TRAITÉ ÉLÉMENTAIRE DE PHYSIQUE par A. PRIVAT DESCHANEL
Paris - LIBRAIRIE l. Hachette et Cie - 1869
Document "Le Compendium"

Aujourd'hui on ajouterait que le rapport des poids de deux corps donnés ne dépend pas du lieu où on les compare et qu'il est égal au rapport de leurs masses ...

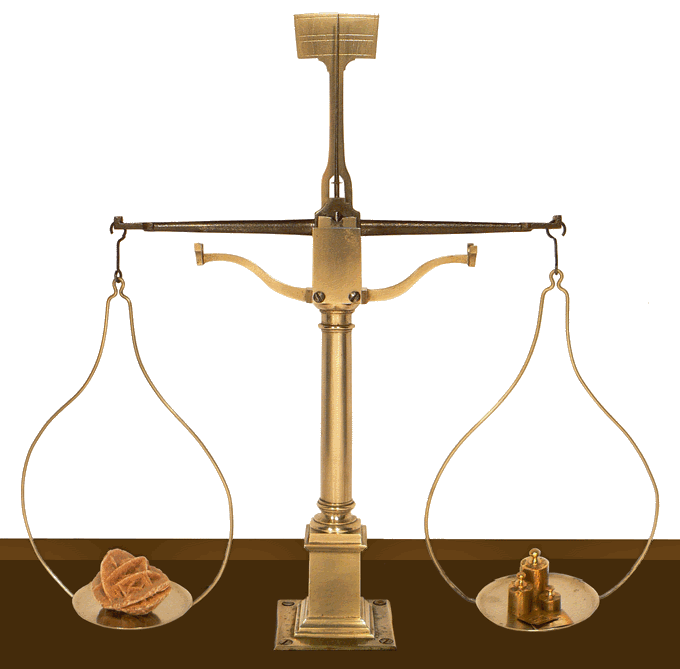

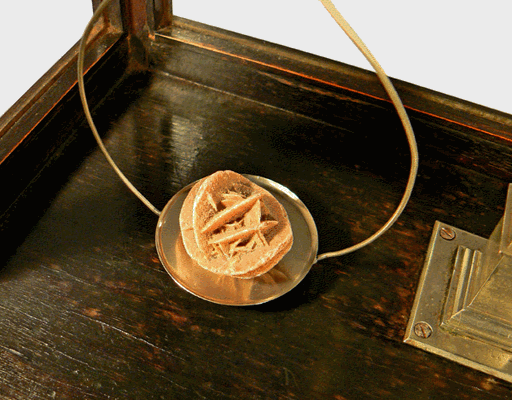

Pesée simple d'une petite Rose des sables.

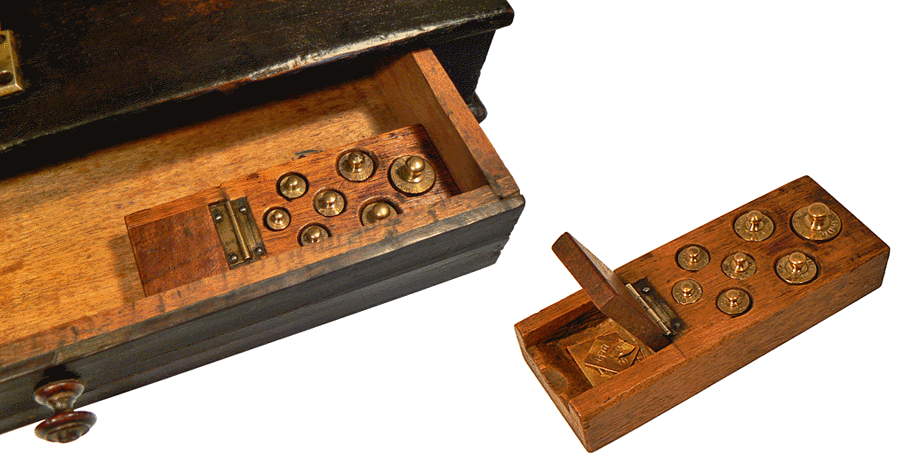

10 g - 5 g - 2 g
5 dg - 1 dg - 5 cg

La masse est égale à 17,65 g

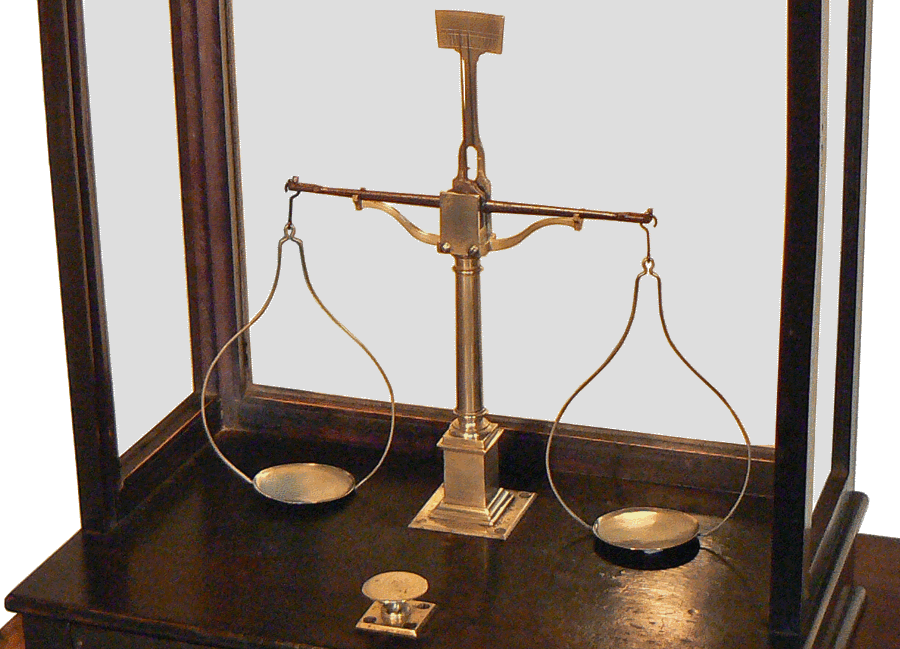

En période de non utilisation ou lors de la manipulation de masses marquées, le fléau repose sur le support à fourches. Dans le même temps, les plateaux sont en contact avec  le socle de la balance. Le déblocage est réalisé uniquement pour vérifier l'état d'équilibre.
