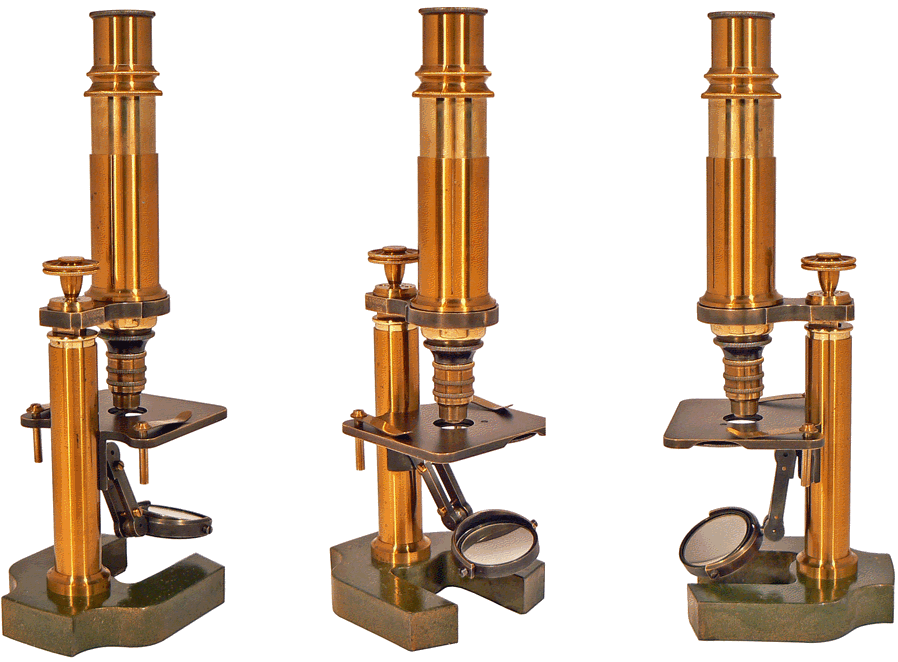

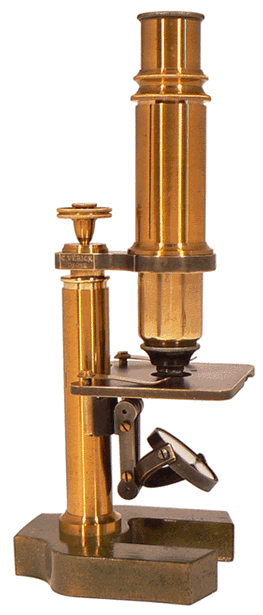

Microscope d'étudiant C. Vérick |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Microscope d'étudiant - Hauteur minimum 28 cm |

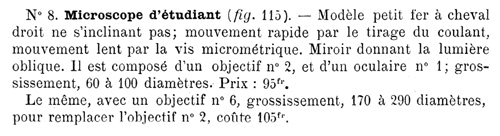

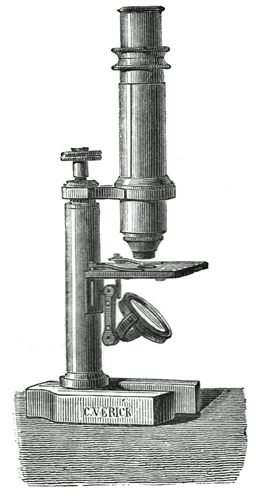

TRAITÉ ÉLÉMENTAIRE DU MICROSCOPE |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

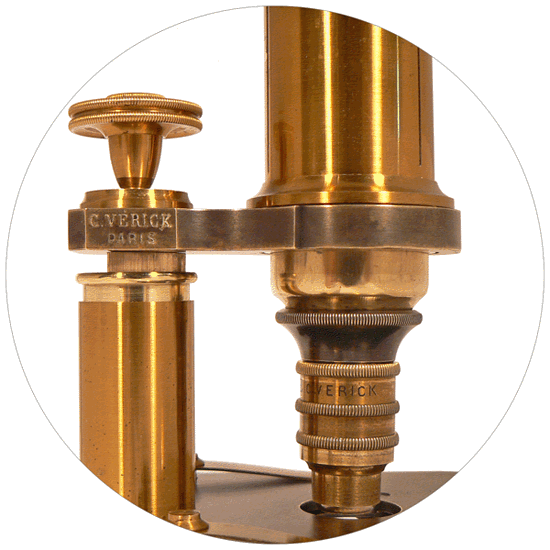

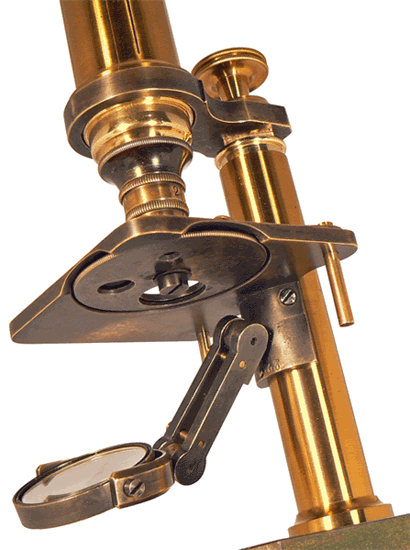

L'éclairage est assuré par un miroir à double face, plane et concave articulé sur un bras à rotules. Un diaphragme tournant permet de moduler la lumière. Le réglage primaire est réalisé par le coulant et la mise au point fine par vis micrométrique |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

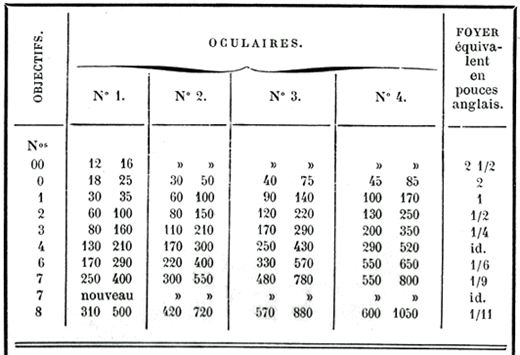

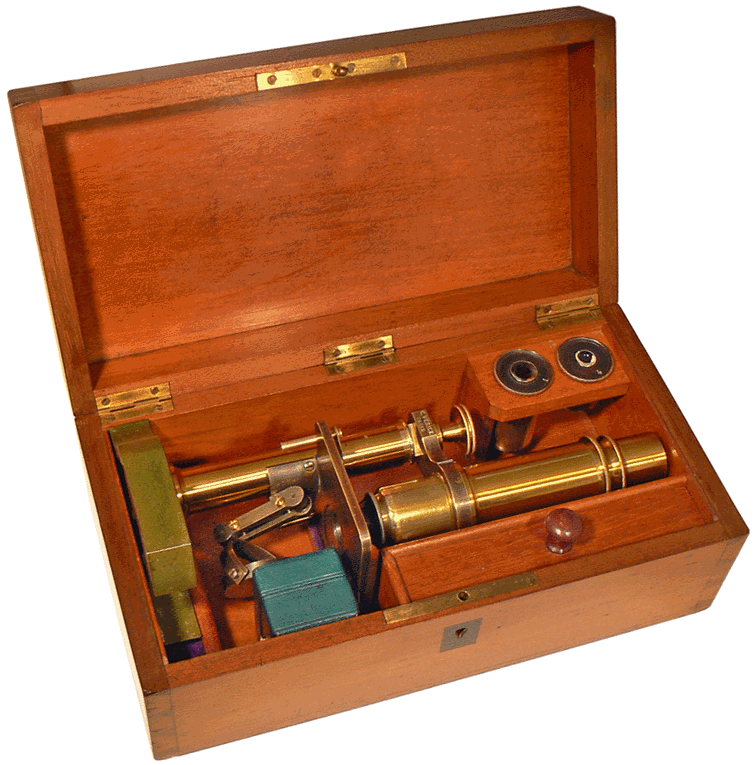

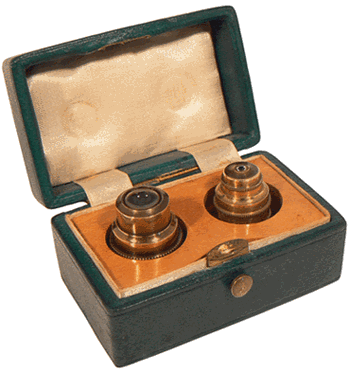

L'écrin renferme deux objectifs n° 2 et n° 6. Combinés aux oculaires 1 et 4, présents dans le coffret du microscope, il est possible d'obtenir des grossissements qui varient entre 60 et 650 fois. Sur le tableau, tiré du Traité de E.Trutat et donnant les "renseignements nécessaires sur la puissance des objectifs de monsieur Vérick", les faibles grossissements (à gauche dans chaque colonne) s'obtiennent à l'aide du corps du microscope raccourci, et le chiffre plus élevé (à droite dans une même colonne) avec le corps complètement tiré. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
