Microscope simple "micro-textile"
J. Gambs à Lyon

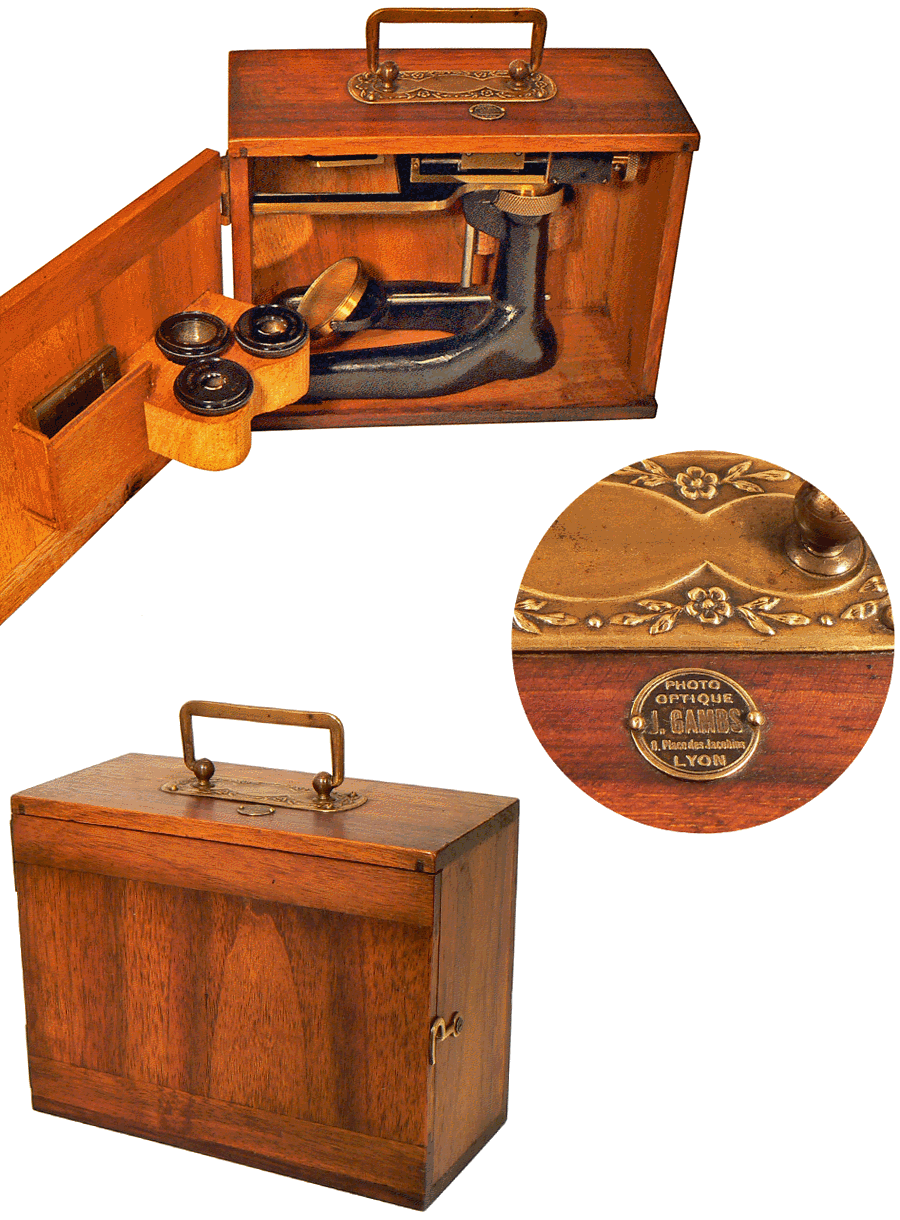

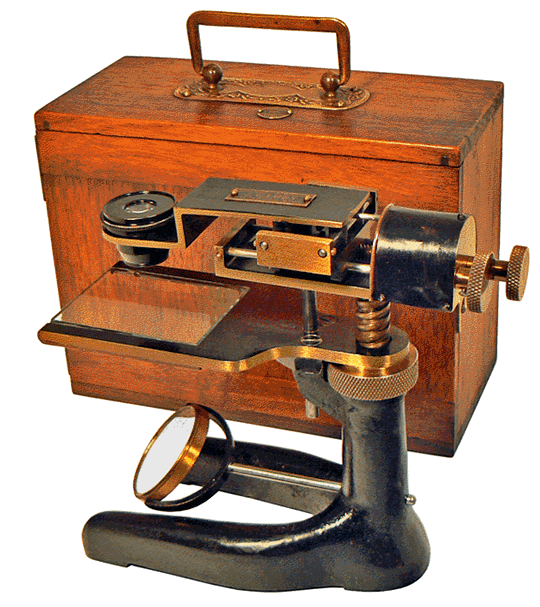

Le microscope, devant son coffret en noyer de 18,5 x 14 x 8,5 cm, est une production de Joseph GAMBS, opticien et constructeur lyonnais d'instruments de précision pour les sciences et l'industrie. Il est proposé, sous le nom MICRO-TEXTILE, par la société R. J. FRICK implantée dans le Territoire de Belfort et spécialiste des accessoires pour filatures et tissages.

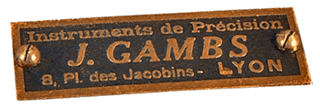

Joseph GAMBS s'installe dans le centre de Lyon en 1903. On le trouve 8 Place des Jacobins, dans l'ancienne maison des Frères BOULADES également spécialisés dans la fabrication d'instruments de précision et, plus tard, au 4 de la rue Président-Carnot.

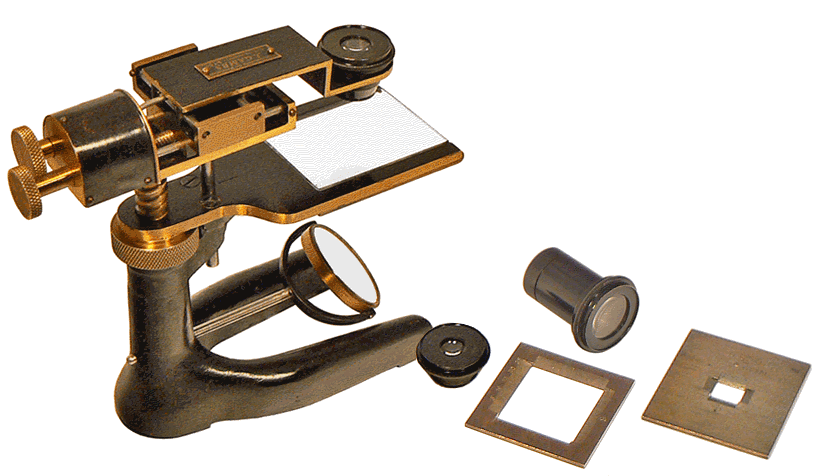

Destiné principalement à "l'examen des tissus et à la décomposition des fils et des brins le constituant", le microscope est livré avec trois doublets interchangeables donnant des grossissements de 6, 20 et 40 fois.  Il est complété par deux calibres gradués en millimètres et en lignes. Le côté de la fenêtre du grand calibre correspond à 2,706 cm, soit 1 pouce de France divisé en 12 lignes.

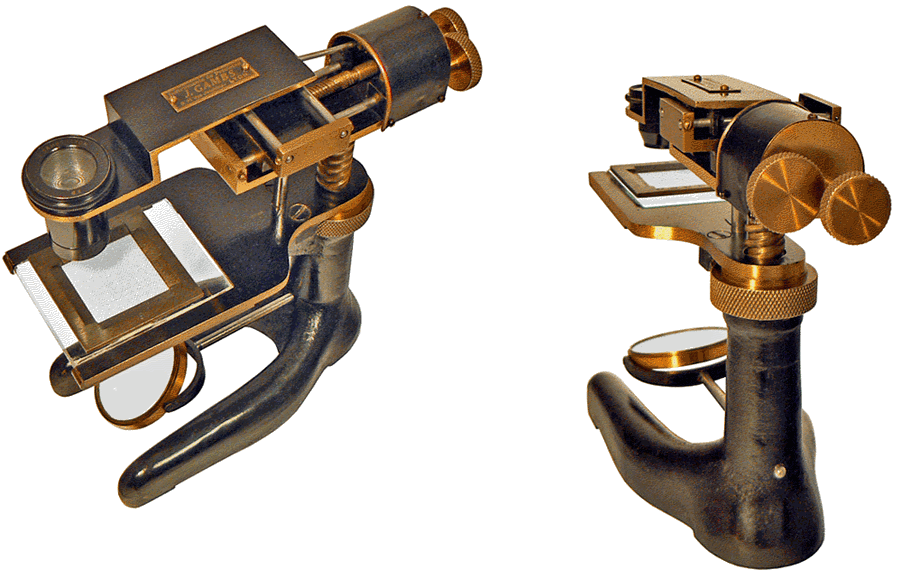

La mise au point est réalisée par une molette agissant sur une vis à pas rapide. Le champ de vision est amélioré par le déplacement du porte doublet. Le mouvement est obtenu par la manœuvre de deux boutons moletés situés à l'arrière de l'instrument, l'un commandant le déplacement latéral, l'autre le déplacement transversal. La surface explorée couvre la totalité de la platine en verre et permet d'observer sans déplacer l'échantillon, à la manière du microscope aquatique. Un miroir plan permet d'examiner, si c'est nécessaire, par transparence.

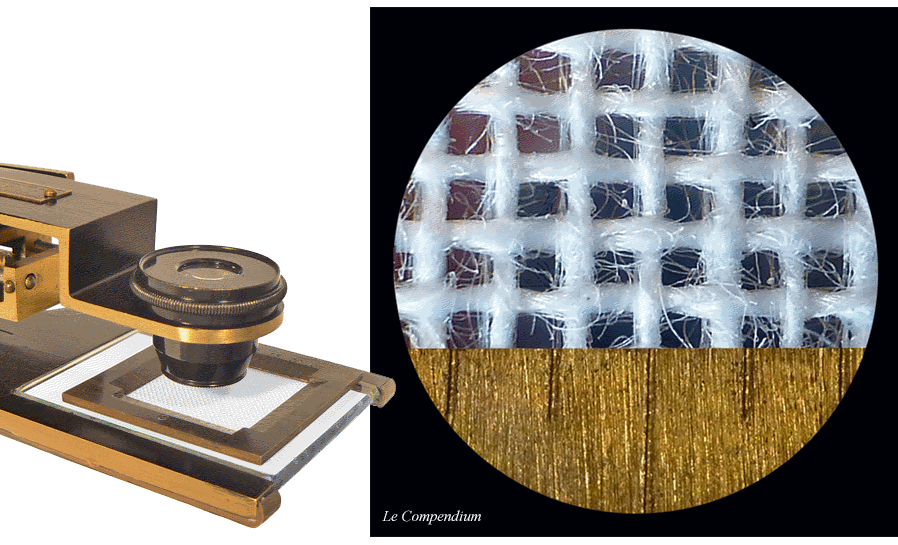

Il est facile de juger de la densité de ce fin tissu. Il suffit d'amener l'axe optique du doublet au-dessus du pourtour intérieur gradué du calibre. L'observateur a le choix entre deux graduations, l'une en millimètres et l'autre en lignes.

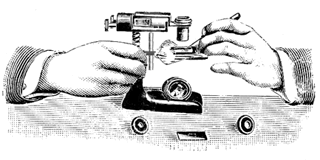

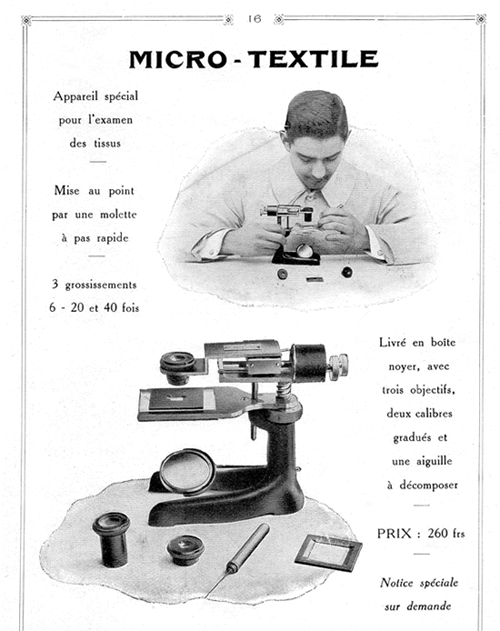

Catalogue des PIÈCES DÉTACHÉES ET ACCESSOIRES POUR FILATURE ET TISSAGE (sans date)
R. J. FRICK - Giromagny - Territoire de Belfort
(Document "Le Compendium")

Une histoire à la noix ...

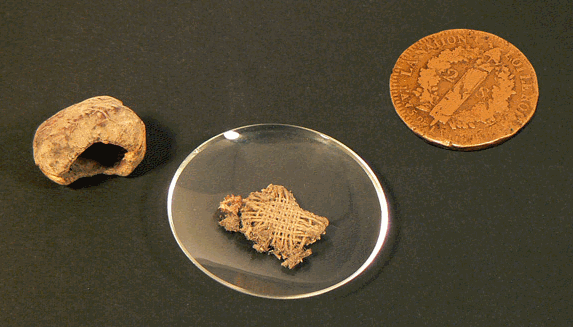

Puisqu'il s'agit d'un microscope destiné à l'étude des textiles, nous avons observé ce qui demeure une trouvaille amusante et tout de même mystérieuse : il s'agit d'un fragment de tissu rangé dans une petite noix percée d'un trou d'une dizaine de millimètres de diamètre. Nous avons découvert l'objet, en même temps qu'une pièce de 2 Sols de 1793, derrière la corniche d'une armoire encastrée dans les pierres d'une ancienne demeure du Périgord. Il faut ajouter que cette corniche, ou la cachette qu'elle masque, se situe à une hauteur de 9 pieds et 3 pouces de France ... pardon, nous voulons dire à environ 3 mètres. On ne va pas, tous les jours, y déposer des objets ...

Une relique, un souvenir, le reste d'un petit bateau à voile construit par un enfant, le berceau de la crèche de Noël ...

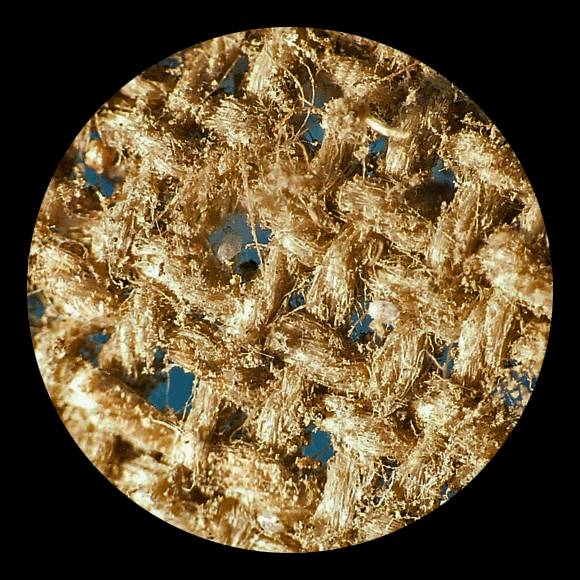

Le tissu ancien, vu à travers notre microscope "micro-textile"



Réclame ...

Cette carte postale fait partie d'une série dessinée par l'illustrateur POULBOT (1879-1946) et dont le thème est celui des enfants et des lunettes. Elle est utilisée, ici, comme publicité pour Joseph Gambs, opticien. Nous avons observé, ailleurs, que ces cartes étaient le support d'une autre publicité de l'ancien Syndicat National des Médecins Oculistes Français et qu'elles existaient également sans mention d'annonceur, laissant ainsi un espace libre à la partie supérieure. Un espace libre pour y placer, par exemple, une réclame en rapport avec les lunettes ...
