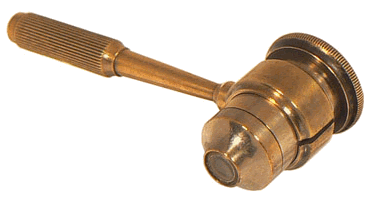

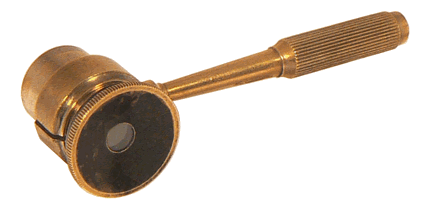

Doublet optique, à main

Les loupes à fort grossissement, lorsqu'elles sont formées d'une seule lentille biconvexe, présentent des fortes aberrations de sphéricité. Pour minimiser ce défaut et obtenir des images moins déformées, il est préférable de les réaliser en utilisant deux lentilles plan-convexes fixées parallèlement l'une par rapport à l'autre et dont les faces planes sont tournées vers l'objet à observer. L'ensemble offre le même grossissement avec une aberration amoindrie.

Exemple de doublet ou
de loupe composée
(Précis de microscopie
M. Langeron)

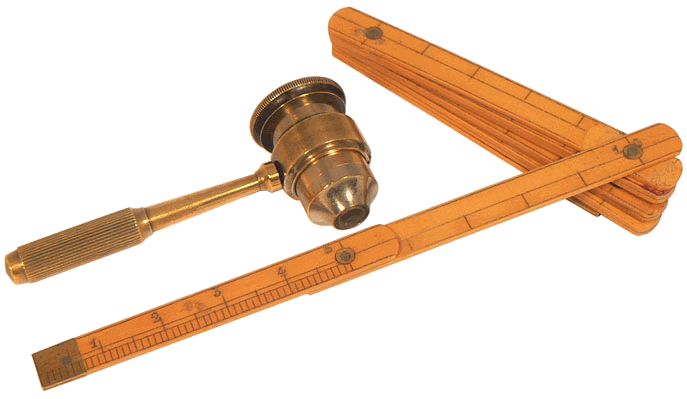

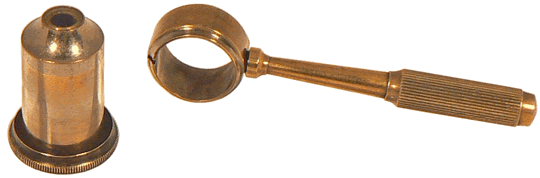

Dans le cas présent, les lentilles sont positionnées aux deux extrémités d'un tube optique de 2 cm de longueur. La longueur totale du petit instrument est de 6 cm, ce qui le rend particulièrement mobile.

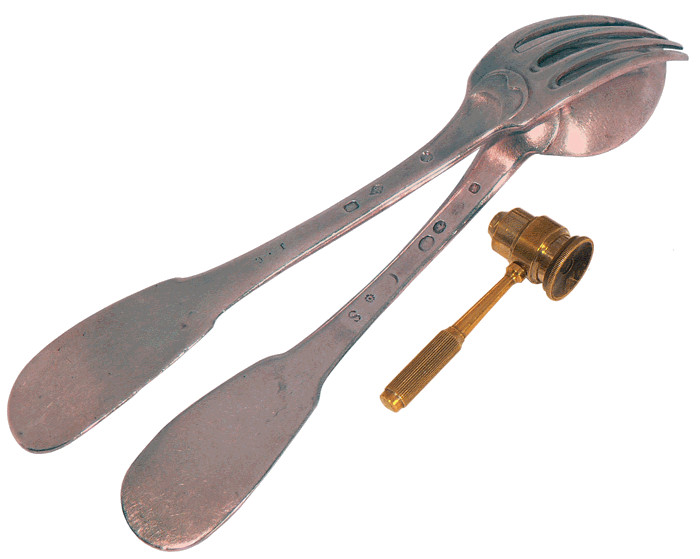

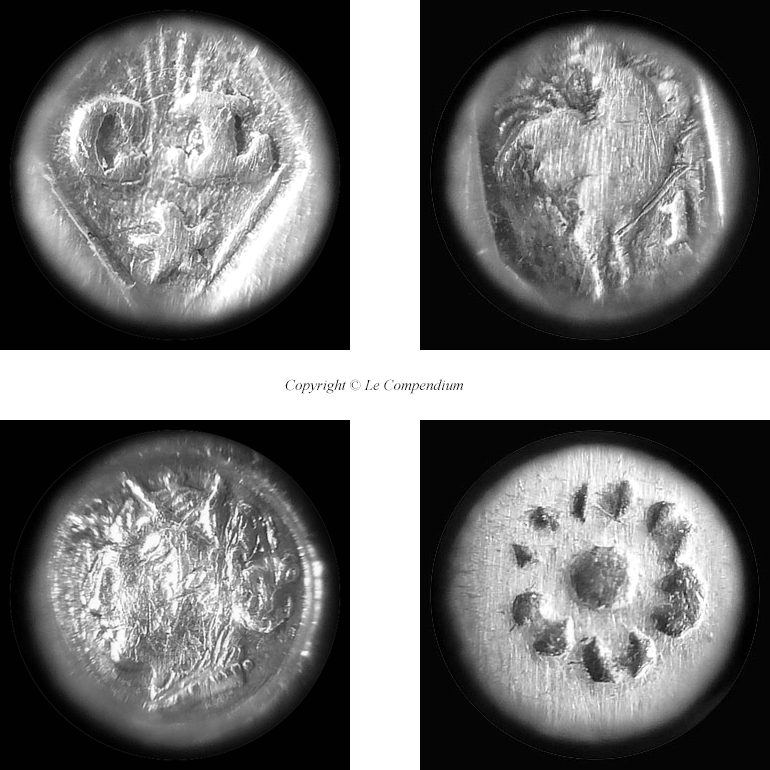

Ce doublet, qui convient pour les recherches visuelles délicates (horlogerie, pierres précieuses, etc), nous est apparu parfaitement approprié pour observer les poinçons des pièces d'argenterie. A travers ses lentilles, nous en avons photographié certains, présents sur une cuillère et une fourchette anciennes. Les empreintes ne sont pas récentes et elles présentent en surface de nombreuses et fines rayures. Toutefois, on peut voir, sur la première image, le poinçon de l'orfèvre : ses initiales "C.L" sont inscrites dans un losange vertical. Vient ensuite, le poinçon de titre, symbolisé ici par un coq ayant la tête tournée à gauche et le chiffre "1" devant les pattes (argent 1er titre). En bas et à gauche figure le poinçon de garantie. La signification de la dernière empreinte nous est encore inconnue ...

Ces images doivent être regardées à une certaine distance de l'écran ...

Notons que pour l'œil, le champ visuel est légèrement supérieur à  ce qui ressort de ces images. D'abord, l'œil peut s'approcher davantage du doublet que peut le faire l'objectif de l'appareil photographique. Ensuite, les lentilles du doublet ont un diamètre égal à 4 mm ce qui n'est pas l'idéal pour réaliser une bonne prise de vue ...

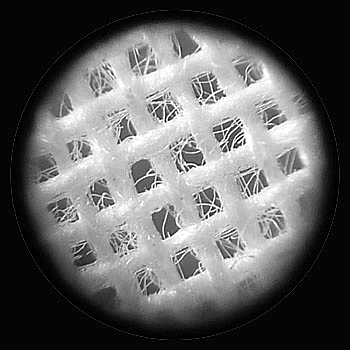

Un fragment de voile en lin vu à travers le doublet
