Lanterne "Taxisol"
pour projections et agrandissements photographiques

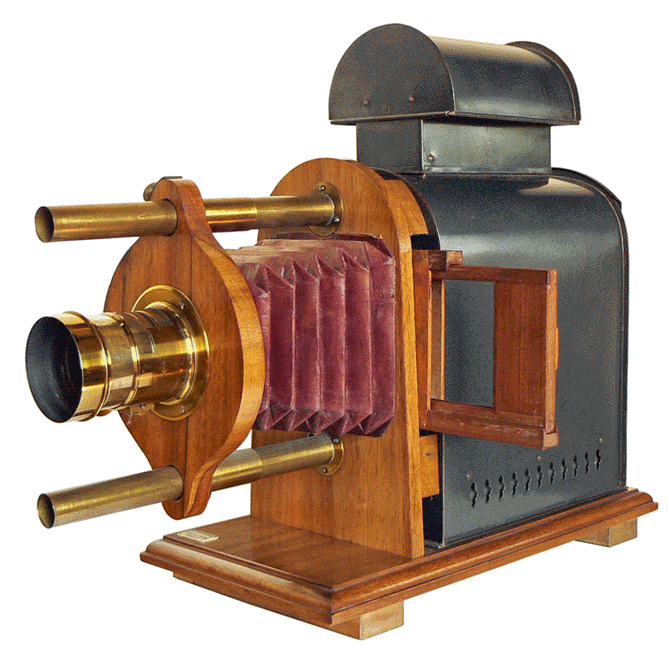

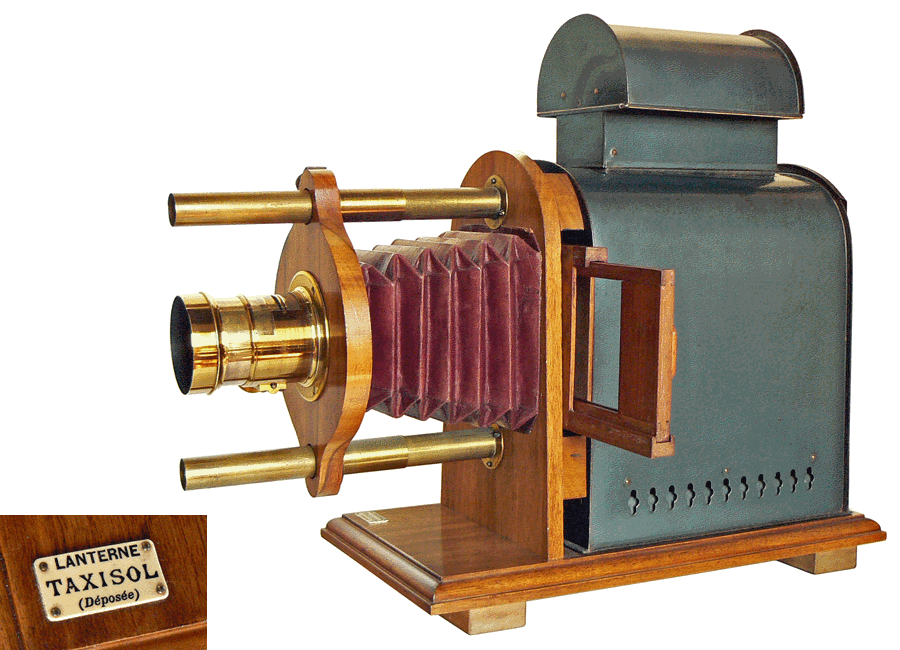

LANTERNE TAXISOL - Appareil pour la projection et l'agrandissement de photographies - longueur minimum 48 cm - Vers 1905

Initialement, l'éclairage de la lanterne était assuré par la lampe "SOL", imaginée par son créateur, l'ingénieur Dillemann. Il s'agit d'un brûleur à alcool surmonté d'un manchon à incandescence en tissu incombustible, imprégné d'une substance - généralement un mélange d'oxydes de cérium et de thorium - qui augmente la luminosité de la flamme.

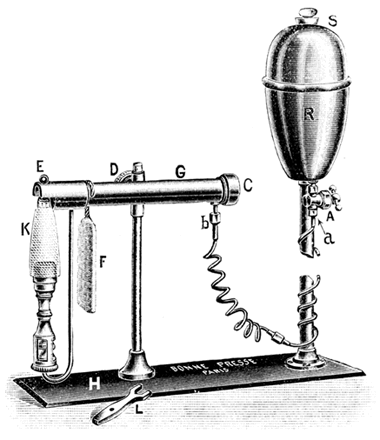

A droite, le dessin représente un dispositif similaire proposé par la MAISON DE LA BONNE PRESSE dans son catalogue de 1912. On retrouve facilement le brûleur à alcool surmonté du manchon à incandescence K de type Auer. L'alcool est contenu dans le réservoir R qui, pour des raisons évidentes de sécurité, demeure à l'extérieur de la boite à lumière de la lanterne de projection. Le réservoir et le brûleur sont reliés par l'intermédiaire d'un serpentin en cuivre et du système de régulation. Le dispositif assurait une intensité lumineuse de "220 bougies", la bougie étant l'ancienne unité d'intensité lumineuse, remplacée aujourd'hui par le candela.

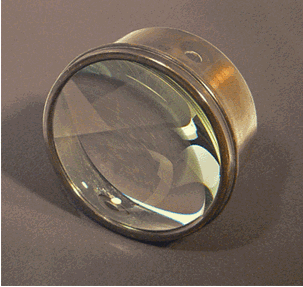

Dans la boîte à lumière, devant le brûleur à alcool, un condenseur de 11 cm de diamètre permet un bon éclairement de vues ne dépassant pas 9 cm de côté.

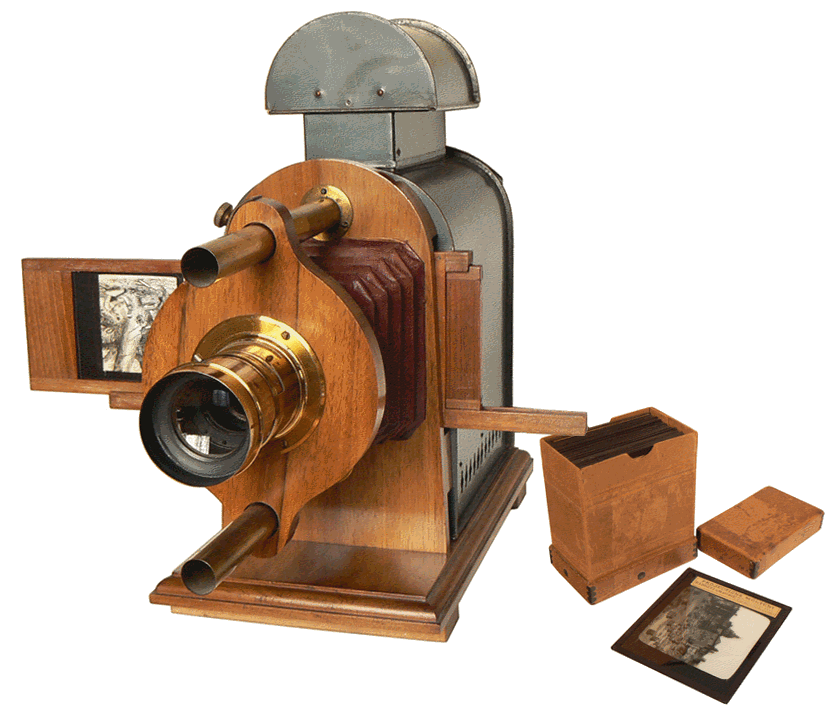

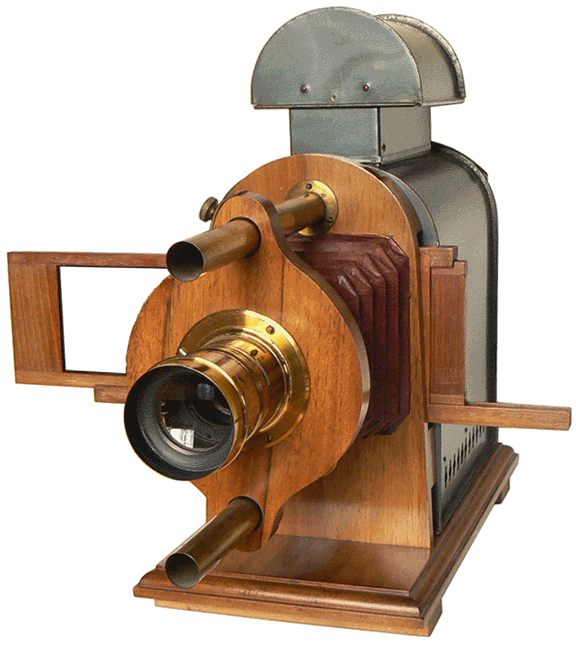

La plaque porte-objectif est montée "à soufflet" : elle peut coulisser puis être immobilisée sur deux guides tubulaires. La mise au point de l'image sur l'écran de projection est réalisée par crémaillère solidaire de l'objectif et pignon commandé par un bouton moleté.

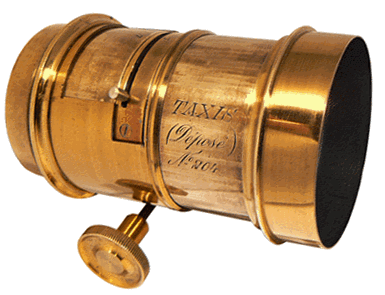

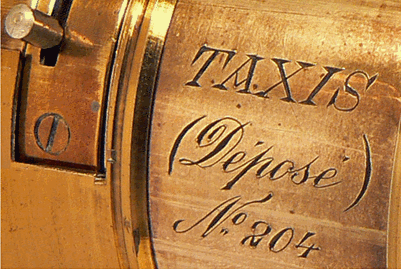

L'objectif est accompagné d'un diaphragme iris pour une utilisation de la lanterne en agrandisseur. Amovible, ce diaphragme est retiré de son logement pour une utilisation en lanterne de projection.

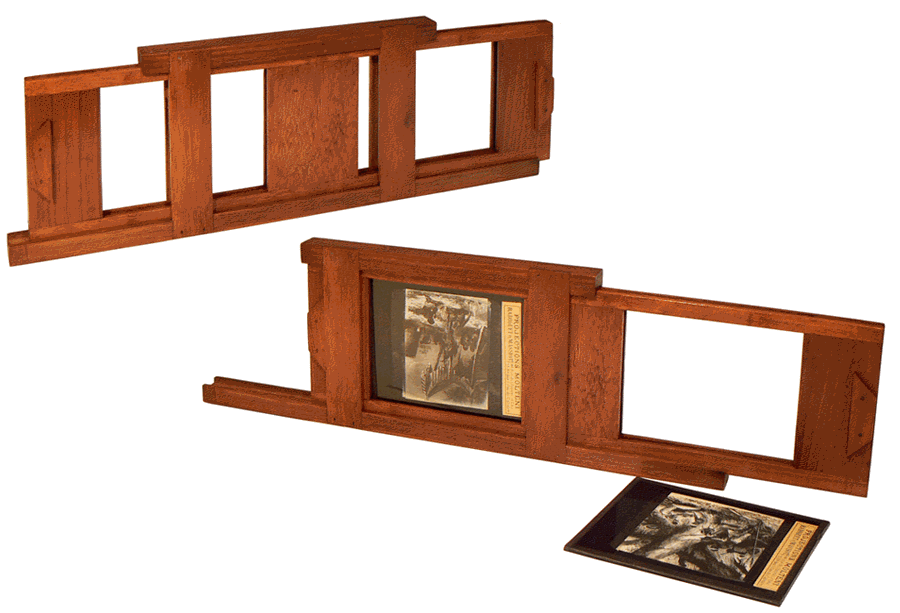

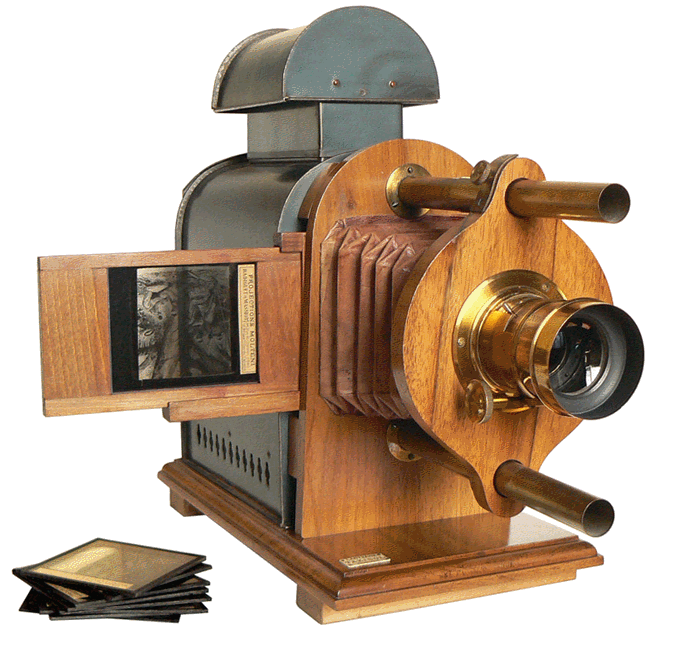

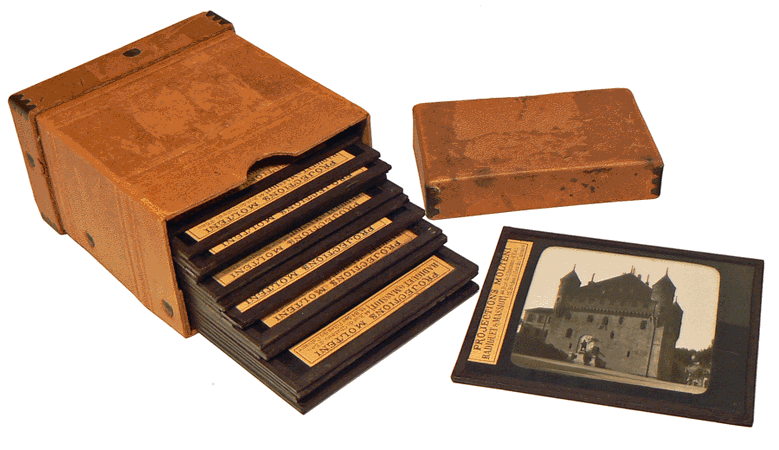

Le châssis passe-vues, permet d'assurer la continuité dans le défilement des images : une vue est à l'écran pendant que le projectionniste retire la précédente et la remplace par la suivante. Notre passe-vues permet la projections de plaques de 8,5 x 10 cm. Le cadre de la zone projetée ne dépasse pas 7 cm ce qui est compatible avec les caractéristiques du condenseur.

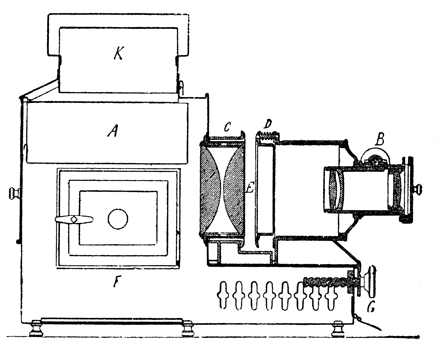

Sur ce dessin, tiré du catalogue de la MAISON DE LA BONNE PRESSE, on reconnaît les principales parties d'un appareil de projection.   K est une cheminée située au-dessus de la boite à lumière qui reçoit le dispositif d'éclairage. C est le condenseur et B, l'objectif. Le châssis porte-vues est placé en E.
