Le Compendium
      Albert Balasse



Microscope de voyage
Merker (Austria)

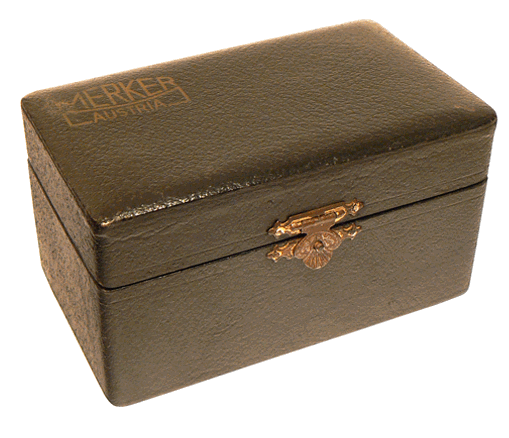

Microscope MERKER - Coffret 14 x 8 x 7 cm - Autriche - vers 1930
(Microscope extensible - Microscope de poche - Taschenmikroskop)

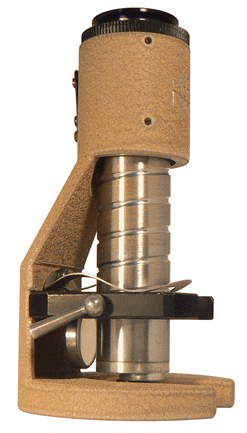

Hauteur (minimum) : 12 cm

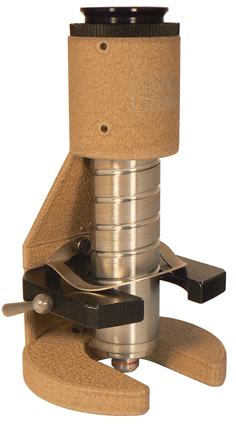

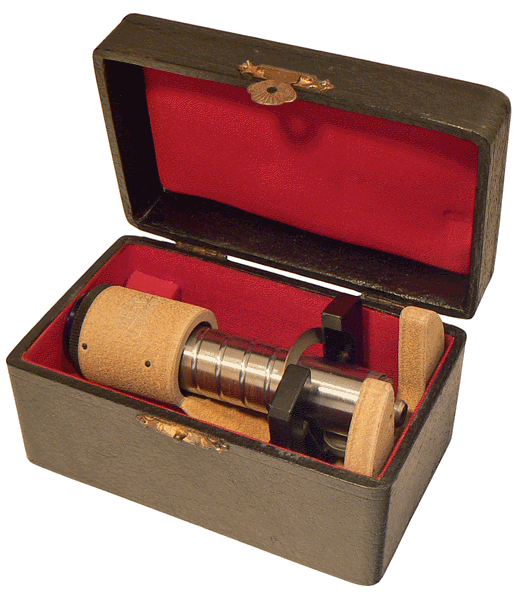

Sur le côté de la platine, la manette permet d'orienter le miroir plan ou, comme c'est le cas sur la photo ci-dessus, de l'escamoter de son champ d'utilisation pour que le tube optique puisse glisser le plus bas possible lors du rangement dans le coffret.

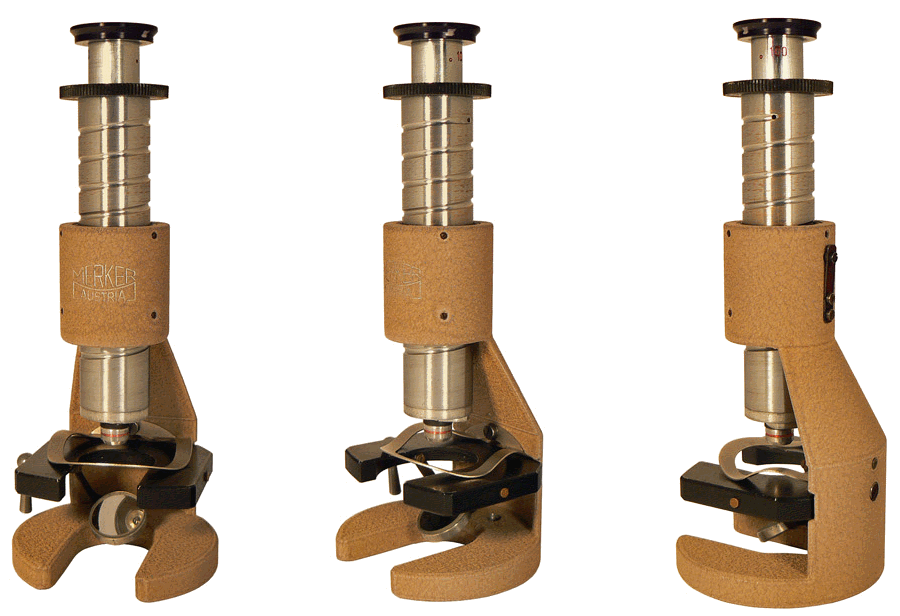

Le corps du microscope est en métal léger recouvert d'une laque vermiculée de couleur claire, passée au four.

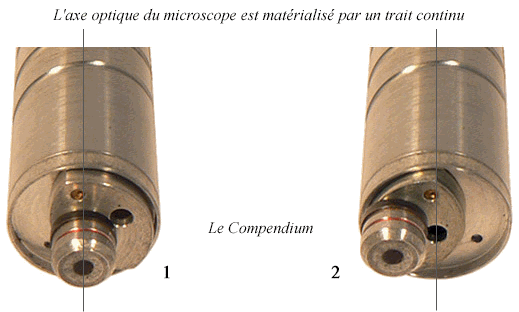

L'objectif comprend deux parties distinctes. Une première partie, visible sur les photographies, est fixée à l'extrémité du tube optique sur une petite plaquette-support pivotante de forme ovale. Cette partie d'objectif peut être placée dans l'axe du tube optique (image 1) ou en être écartée (image 2). Dans ce dernier cas, l'ouverture circulaire ménagée dans la plaquette-support permet à la deuxième partie de l'objectif, invisible car située à l'intérieur du tube optique et dans son axe, de continuer à jouer son rôle. Les lentilles formant l'objectif sont donc utilisées en totalité (1) ou partiellement (2) selon la position de l'ensemble mobile ...

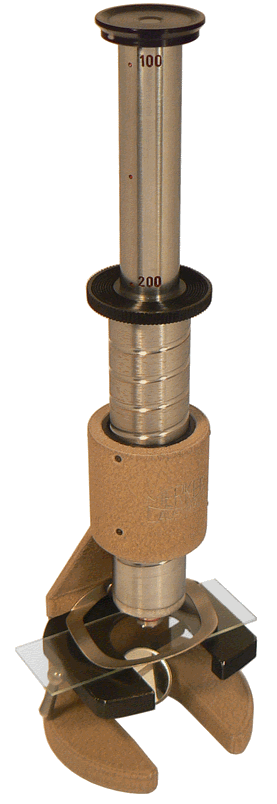

Hauteur actuelle : 25 cm

Cette disposition et la possibilité de tirage du tube optique se complètent et offrent deux plages de grossissements de 20 à 50 et de 100 à 200 fois. Sur le tube, certaines valeurs sont repérées par le nombre ou par un point : 20, 30, 40, 50, 100, 150 et 200 fois.
