Opera Glass "Triumph"
Jumelle "Triumph"

Jumelle "Triumph" - Longueur repliée, 8,5 cm. - Vers 1940

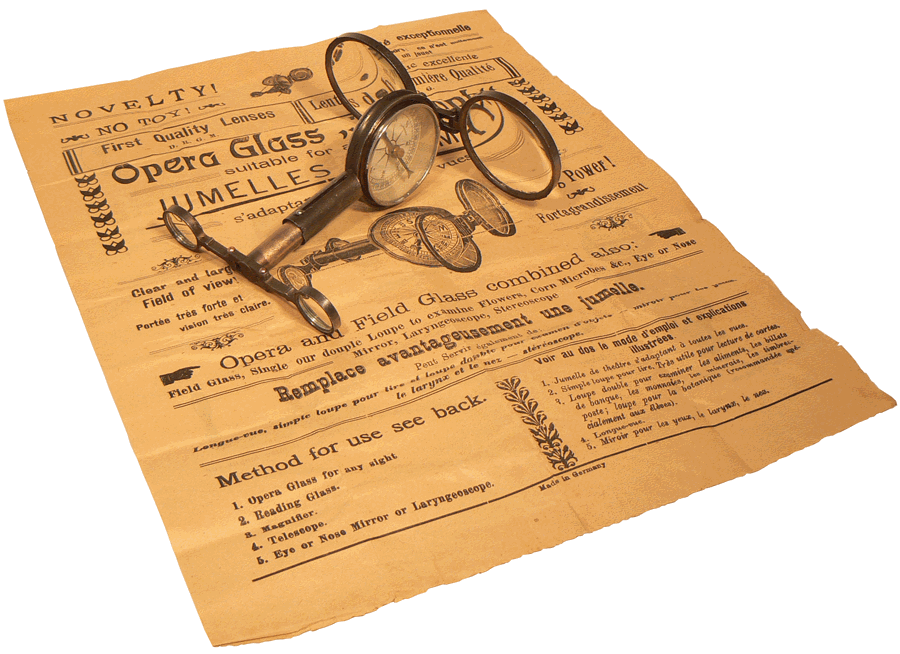

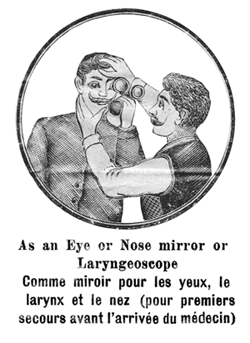

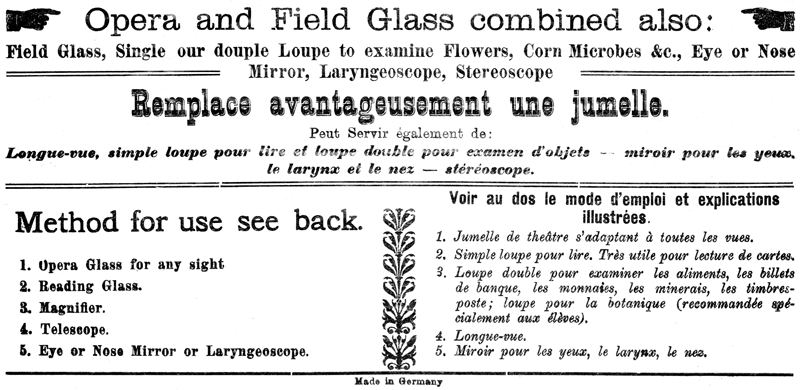

A la fin de la seconde guerre mondiale, l'instrument "made in France" ou "made in Germany" - qu'il se nomme "THE RAPID" opera and  field glass, Jumelle-éclair "LA PARISIENNE" ou, comme ici, Jumelle TRIUMPH - est proposé par les marchands ambulants. La notice est prometteuse, sans doute un peu trop ... Le rôle de l'instrument va de la loupe simple ou double à la jumelle de théatre en passant par la boussole, le miroir simple ou grossissant, la longue-vue et le stéréoscope. On évoque même de laryngeoscope ...

L'ossature de notre modèle est formée par deux parties métalliques. Outre une boussole et un miroir plan fixes, la partie la plus importante est équipée de deux lentilles convergentes de 4 cm de diamètre, l'autre portant deux lentilles divergentes de 1,5 cm de diamètre. Ces lentilles peuvent pivoter autour d'un axe ce qui permet, en particulier, de les disposer parallèllement deux à deux et de confondre les axes optiques. Les parties métalliques sont reliées par deux tubes coulissant l'un dans l'autre, offrant ainsi la possibilité de régler la distance séparant les lentilles. On comprend alors la dispostion choisie sur deux premières images qui suivent et qui correspondent à la "longue-vue" du type lunette de Galilée et à la jumelle de théatre, réunion de 2 lunettes de Galilée. Les autres images parlent d'elles-même ...

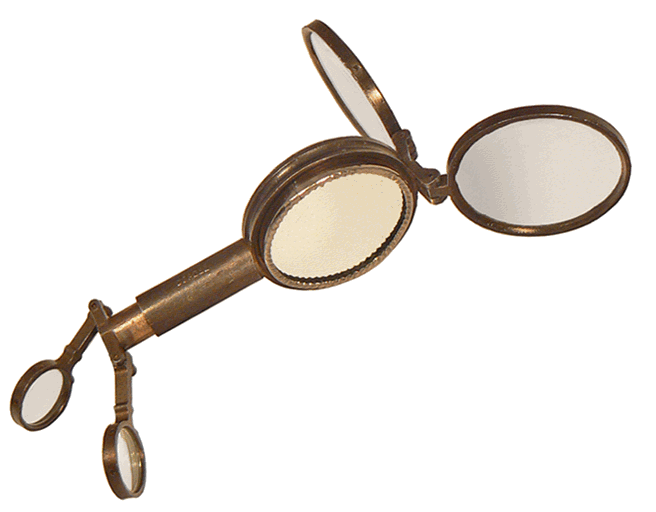

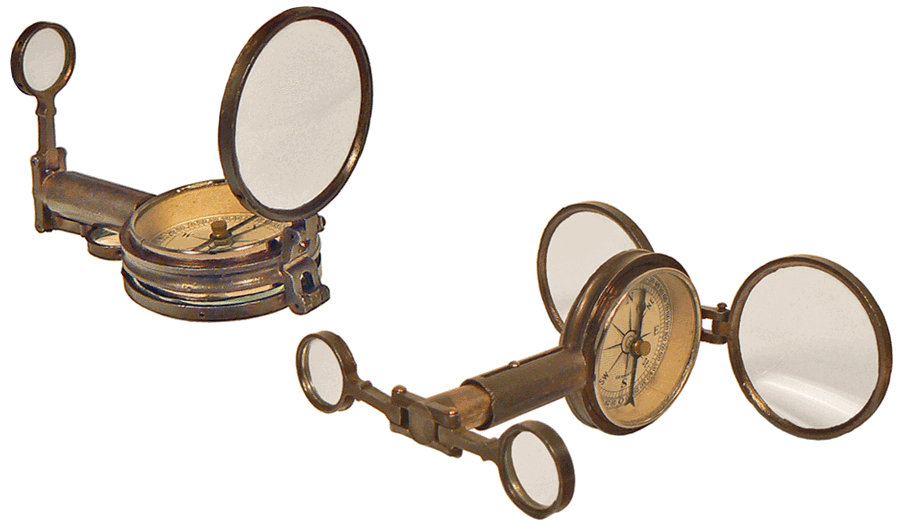

C'est une longue-vue,

une jumelle de théatre,

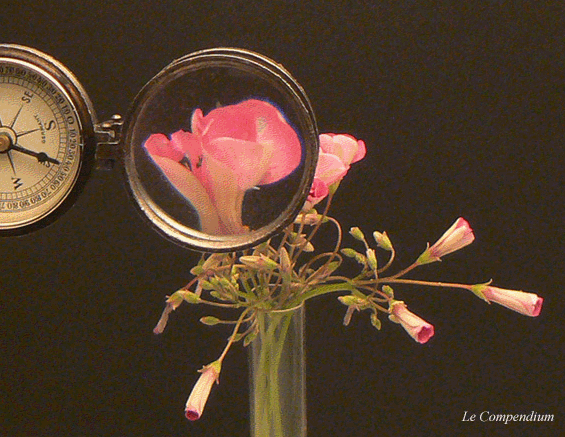

une biloupe,

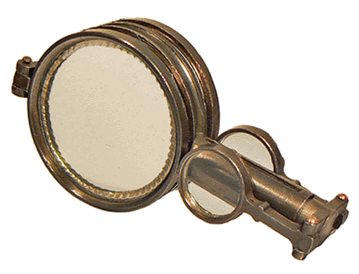

un miroir simple ou grossissant,

et enfin, pour ne pas perdre le Nord,

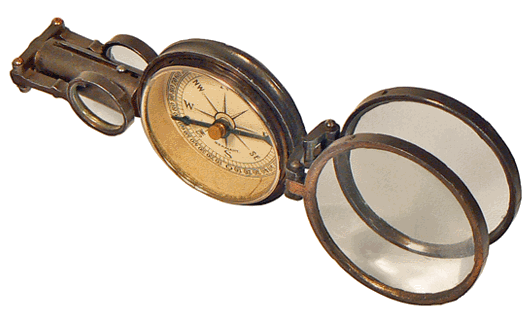

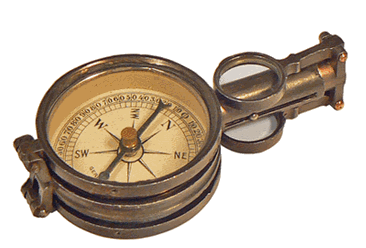

c'est aussi une boussole ...

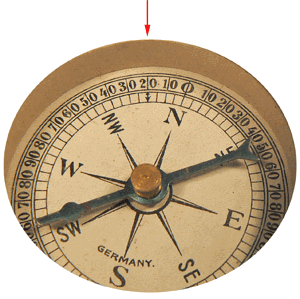

On observe, sur le cadran de la boussole, la marque d'une déclinaison égale à 20°W. Que l'instrument ait été destiné à l'Allemagne, l'Angleterre ou la France, il faut remonter au XIXe siècle pour rencontrer une telle valeur, ou même seulement s'en rapprocher comme c'est le cas pour Berlin. A Paris, par exemple, la déclinaison est passée par son maximum de 22°36'W en 1815 pour arriver à une valeur nulle au début de l'année 2014. La valeur de 20°W correspond à l'année 1855, c'est-à-dire bien avant la fabrication de cette boussole ...
