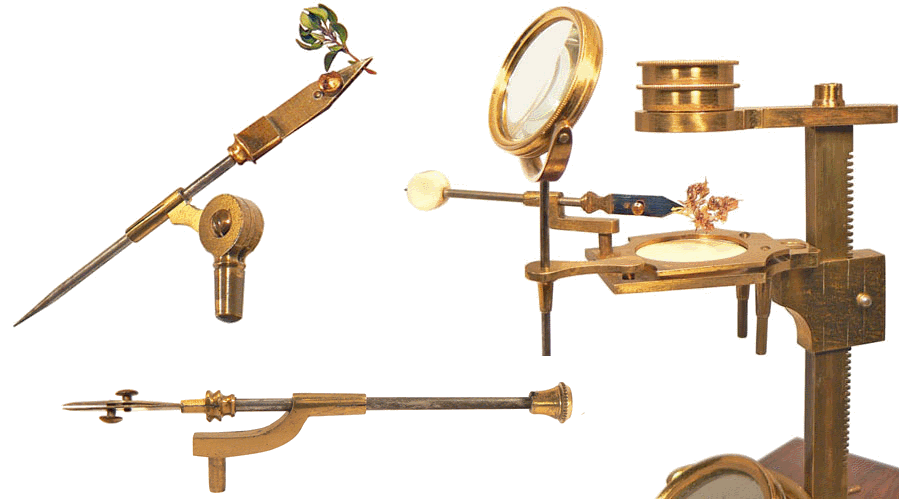

Dans la deuxième partie du XIXe siècle, les microscopistes ont imaginé la pince articulée pour maintenir et observer les petits objets et tout particulièrement les insectes vivants. Ils pouvaient facilement, grace à elle, avancer ou reculer le spécimen, l'amener de haut en bas, de droite à gauche, ou le faire tourner sur lui-même pour l'étudier sous toutes les faces. Les trois spécimens, ci-dessus, accompagnent des microscopes que l'on trouve dans le Compendium. Certains modèles, montés sur rotule, étaient particulièrement appréciés. C'est l'un d'eux qui est présenté à la suite.

Pince articulée sur rotule

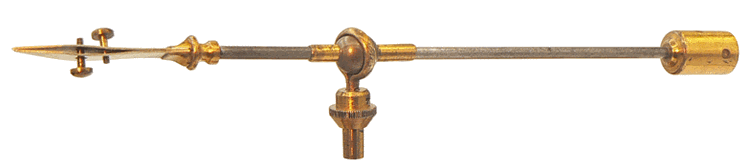

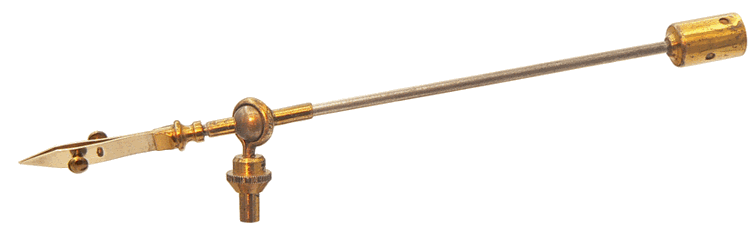

Pince articulée sur rotule - Longueur 15 cm - Royaume-Uni, vers 1870

Une des particularités de cet accessoire est son articulation à rotule qui permet une maîtrise des mouvements à l'origine d'une bonne précision sous l'objectif du microscope.

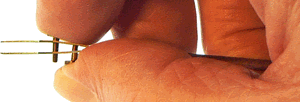

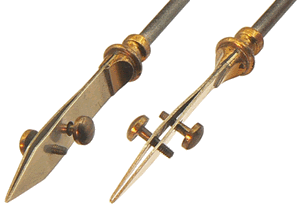

Chacune des vis traverse librement une lame flexible et est assujettie à la seconde. Par suite, les lames s'écartent l'une de l'autre lorsque l'on appuie sur les deux têtes de vis entre le pouce et l'index. Il suffit de relacher la pression pour saisir l'objet vers lequel la pince est approchée...

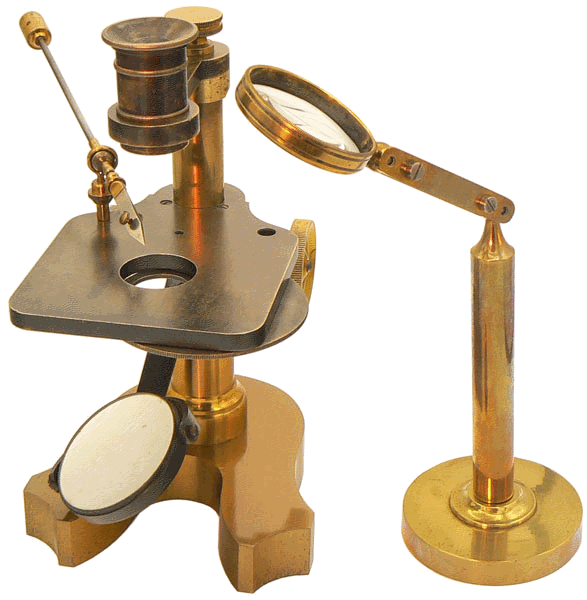

A gauche, la pince articulée est montée sur la platine d'un microscope simple. Elle prend la place d'un des valets. La préparation, si elle est opaque, est éclarée par dessus à l'aide d'une loupe sur pied.

Prises entre les lames de la pince et observées sous deux angles différents, les fleurs de l'Heuchère ou "désespoir du peintre".

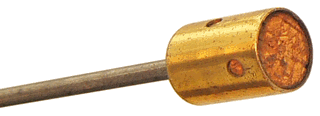

A l'opposé de la pince, la tige mobile se termine par un petit cylindre contenant un bloc de liège. La surface du liège est accessible à l'extrémité du cylindre ainsi que par quatre trous dont deux sont visibles sur l'image de gauche. Il est prévu d'y piquer des épingles traversant les objets à examiner. C'est la seconde particularité de cette pince articulée.

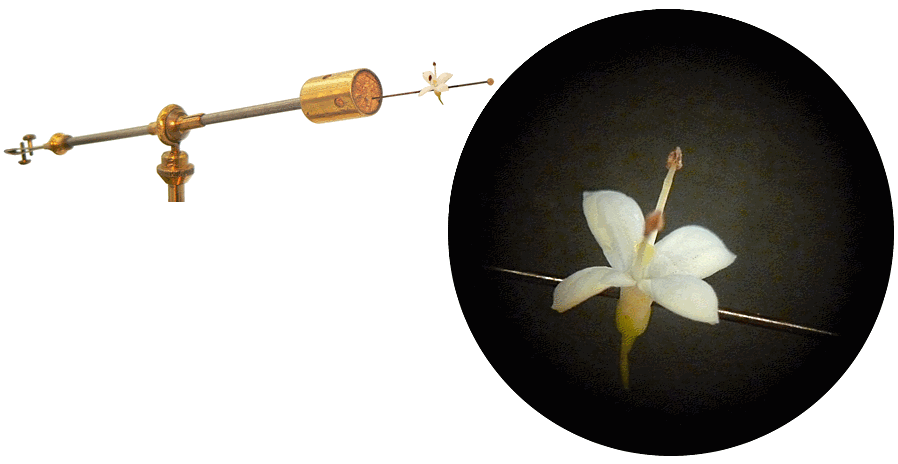

Sur un fond noir, une fleur de Fusain.

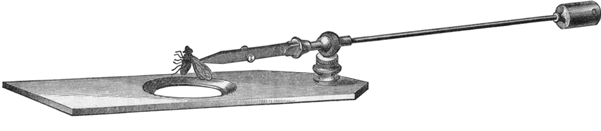

Fig. 4

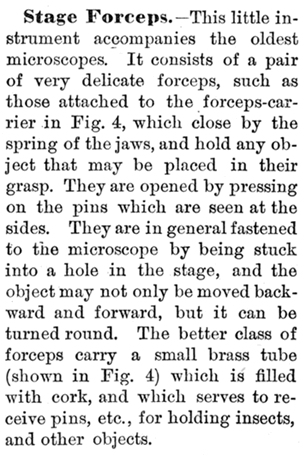

PRACTICAL HINTS ON THE SELECTION AND USE OF THE MICROSCOPE INTENTED FOR BEGINNERS
By JOHN PHIN - NEW YORK, 1877
