Le Compendium
       Albert Balasse

"Microscope des Écoles"
par Caillet à Paris

Ancienne Maison FRANQUET
CAILLET, Succ
r
FOURNISSEUR DES ECOLES DU GOUVERNEMENT

18, rue des 3 Frères, PARIS

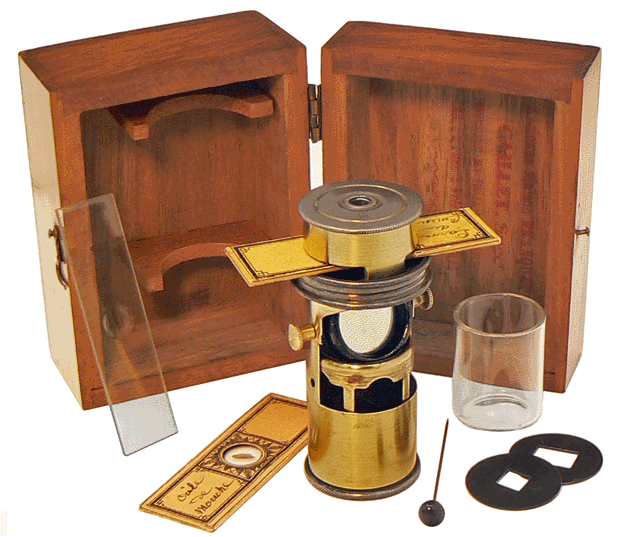

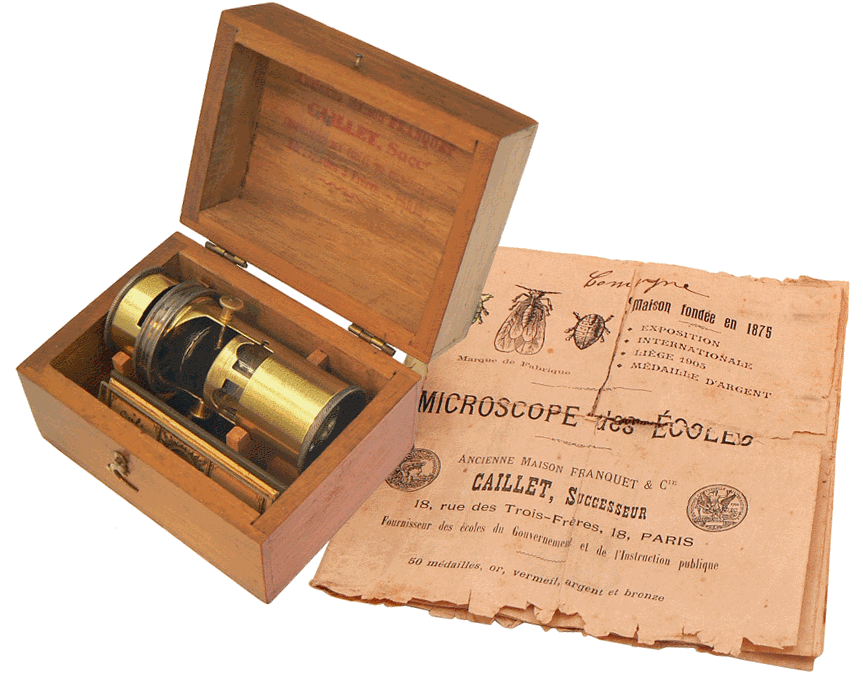

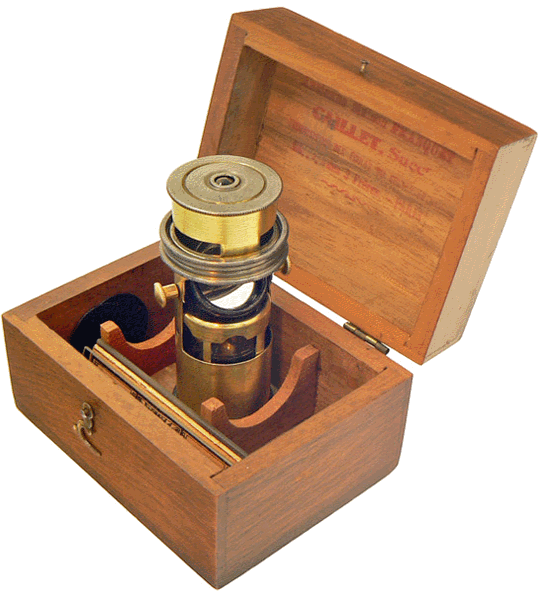

Le "Microscope des Ecoles", dans son petit coffret de 8,5 x 6 x 5 cm - Paris, vers 1910. Il coûtait, alors, 5 francs...

Le spécimen est accompagné de sa notice d'utilisation qui, pliée dans son petit coffret, a souffert au cours du temps...

NOUVEAUTÉ SCIENTIFIQUE

   "Ce nouveau Microscope qui vient d'emblée de s'implanter en Maître, et de remporter une grande Victoire sur ses confrères les grands Microscopes, est appelé à révolutionner le domaine de la Science pour ceux qui comme les instituteurs et institutrices, ne peuvent pas acheter un instrument de 100 à 500 fr. et qui trouveront dans notre Microscope le moyen de distinguer les Corps d'une extrême petitesse, d'en étudier la forme et la structure. Pour la Botanique aucun instrument ne peut lui être comparé, pour examiner tous les détails de l'organisme des graminés, leur assimilation de forme avec des produits extraordinaires de grosseur. Un grain de chènevis paraît une grosse noix ; un grain de blé paraît un petit pain de boulanger ; les petites fleurs vues avec cet instrument sont d'une curiosité hors ligne."

   "Nous le recommandons tout spécialement à MM. les professeurs de sciences."

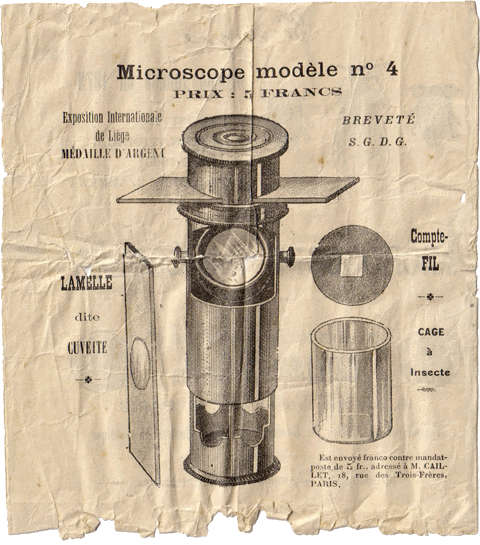

Nous avons recopié, à droite, une partie du texte de la notice en regard du dessin représentent notre microscope. Sur le même document, de douze pages au petit format 13 x 14 cm, sont donnés des conseils pour observer les moisissures qui se développent sur une tranche de pain imprégnée d'eau et abandonnée quelques jours sous une assiette retournée, les écailles des ailes des papillons, la circulation du sang à travers les membranes interdigitales d'une grenouille, les acariens des poulaillers qui, la nuit, sucent le sang des volailles, les anguillules du vinaigre, le pollen, l'épiderme des plantes et même les points noirs du nez...

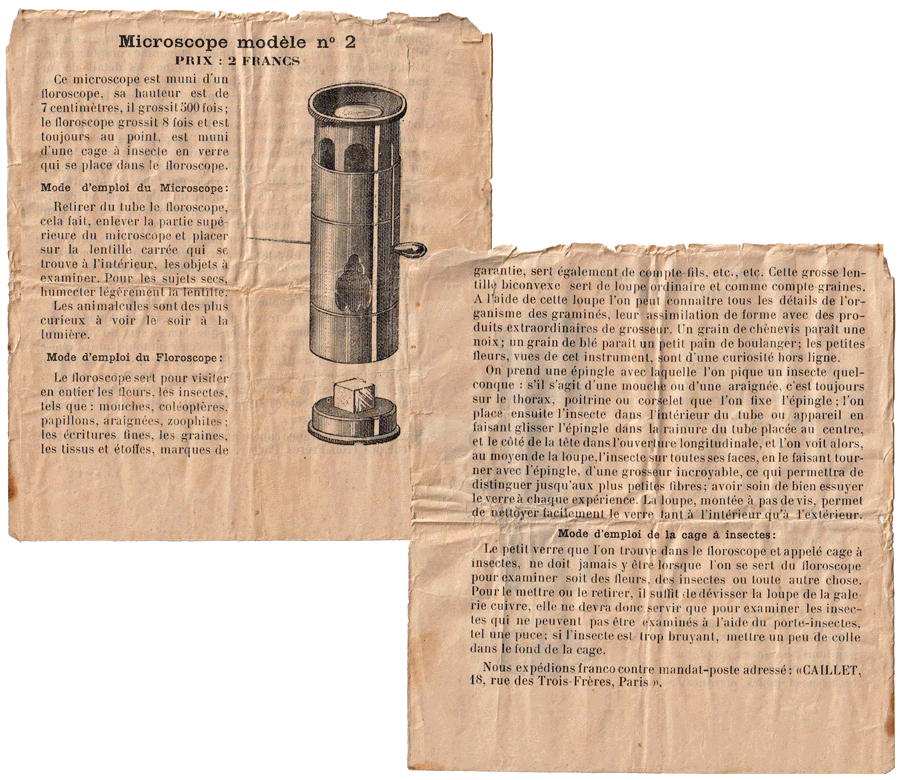

Le mode d'emploi de notre microscope modèle n° 4 renvoie à celui du modèle n° 2 pour la partie optique grossissante :

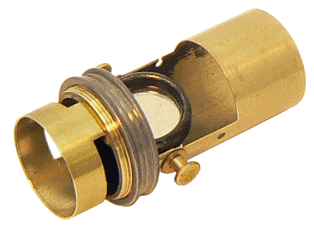

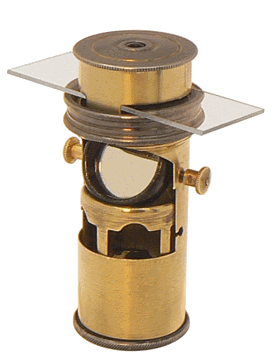

Le "microscope" est formé par une lentille de Stanhope enchassée dans un œilleton placé à l'extrémité du corps de l'instrument, du côté où peut agir une bague filetée.

On glisse la lame à examiner dans l'ouverture ménagée sous l'œilleton puis, en tournant la bague filetée, on la relève jusqu'à immobilisation . Le réglage de l'inclinaison du miroir fait le reste...

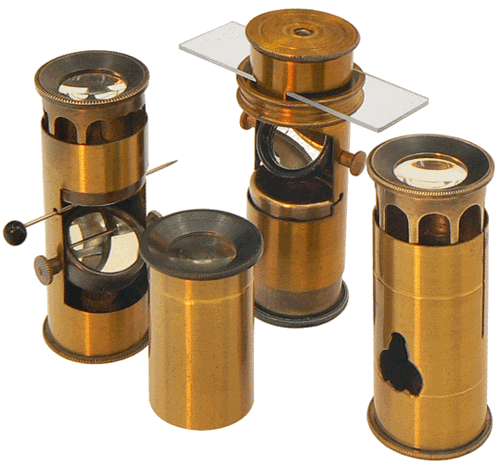

Le "floroscope" utilise une lentille biconvexe sur support cylindrique ajouré.

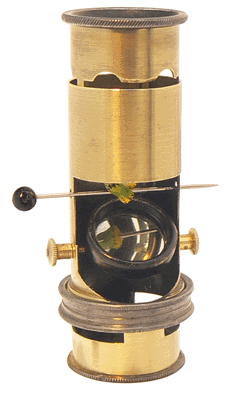

Monté sur l'autre extrémité du corps de l'instrument (comme sur l'image de droite), il permet d'observer des insectes ou des fleurs en faisant tourner sur elle même l'épingle à grosse tête qui les transperce.




En utilisant le tube en verre à fond plat, on peut obtenir, comme c'est le cas ci-dessous, une image agrandie de graines de Salvia hispanica. On peut également y placer des petits insectes vivants...

La lentille biconvexe et son support cylindrique contenant le tube en verre à fond plat sont utilisés seuls, hors du corps du microscope, pour l'observation d'objets opaques comme c'est le cas des graines.

On remplace le tube en verre par un diaphragme pour obtenir le compte-fils...

La notice indique un grossissement de 8 fois pour le floroscope et de 500 fois pour le microscope modèle n° 2 (800 fois pour notre modèle n° 4). Ces valeurs correspondent au grossissement en surface ce qui n'est pas conforme à la définition des physiciens. Nos mesures conduisent à un grossissement linéaire, tel qu'il doit être donné, proche de 3 pour le floroscope et d'un peu plus de 25 pour la lentille de Stanhope.
Les remarques faites lors de  la description d'un premier spécimen, identique, (Dissection d'un petit microscope universel
), demeurent valables. En particulier, la possibilité de moduler la distance entre l'œilleton du floroscope et le fond du petit tube ajouré aurait permi une mise au point plus effective...

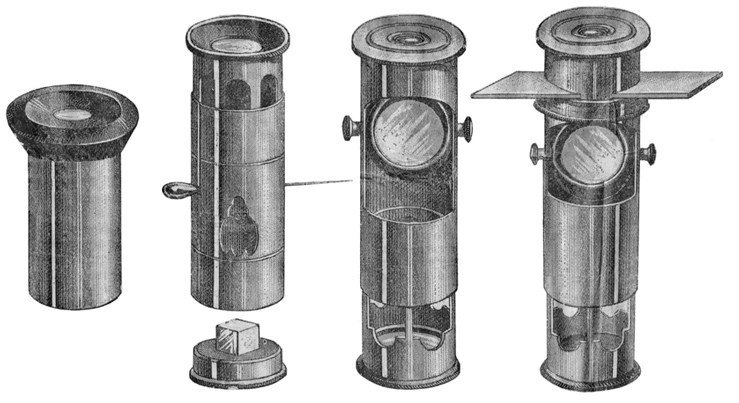

Les différents modèles du "Microscope des écoles" proposés par la Maison Caillet vers 1910. Du n°1, à gauche, au n° 4, les prix vont de 1 à 5 francs, l'instrument étant envoyé "franco contre mandat-poste". On rencontre ces instruments dans le Compendium. Il suffit de rejoindre la page thématique présentant les "loupes et microscopes de poche".
