Pied porte-loupe articulé Nachet

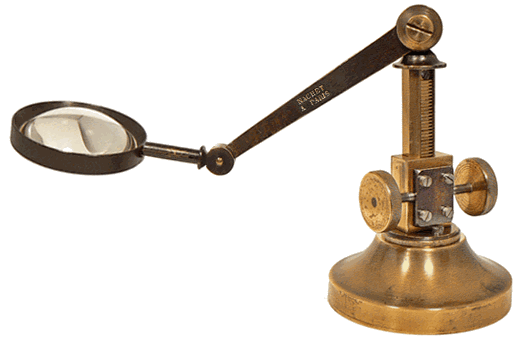

Le porte-loupe repose sur un pied massif de 8 cm de diamètre, ce qui lui confère une parfaite stabilité. Actuellement, il est équipé d'une loupe plan-convexe utilisable pour des travaux d'observation.

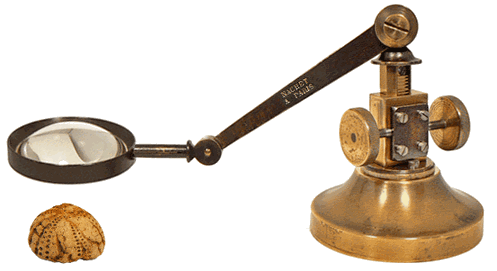

L'objet à examiner étant disposé sous la loupe (il s'agit ici d'un oursin fossilisé) la mise au point est réalisée par système de pignon-crémaillère

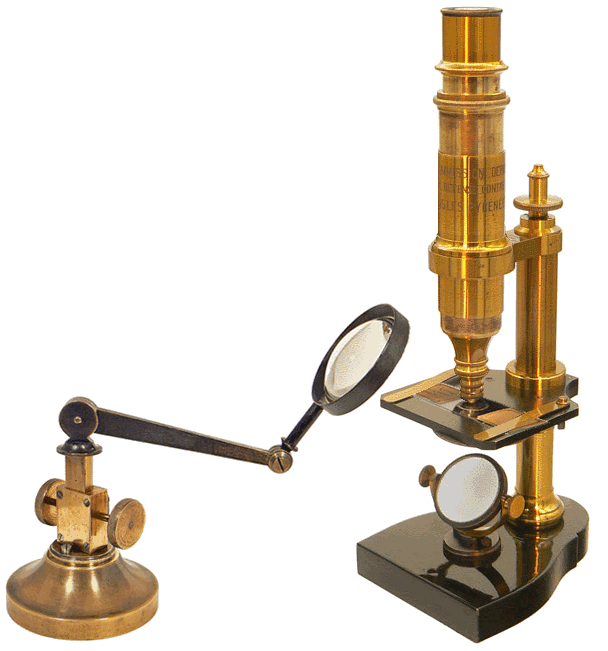

La même loupe sert de condenseur pour assurer l'éclairage, par le dessus, des objets opaques observés au microscope.

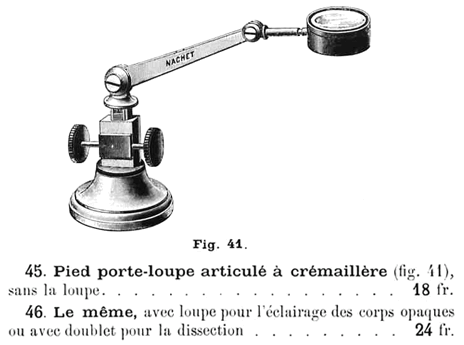

Catalogue A. NACHET de 1904
 INSTRUMENTS D'OPTIQUE ET DE PRECISION
Document CNUM, (Conservatoire numérique des Arts et Métiers)

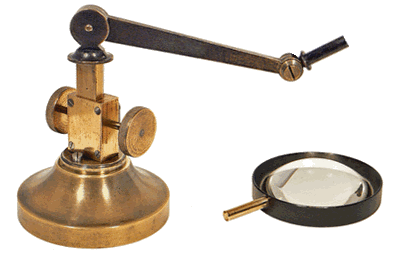

L'instrument peut recevoir différents systèmes optiques : loupes simples, doublets...
