Appareil photographique
Dubroni - Modèle "de salon"

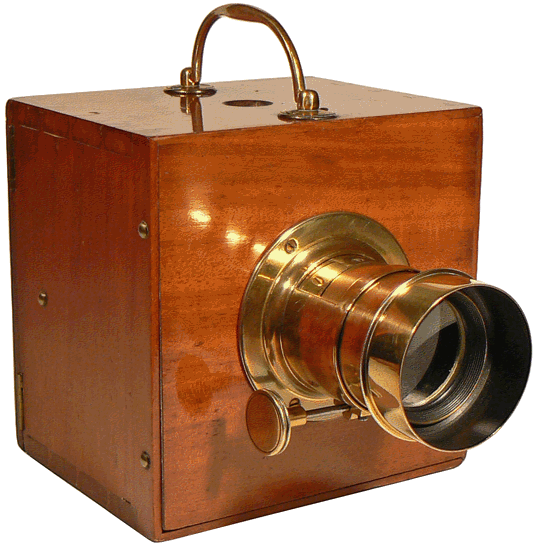

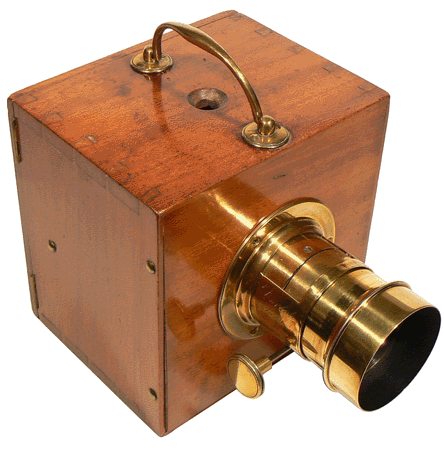

Appareil photographique DUBRONI
20 x 16 x 15 cm
France - Vers 1870

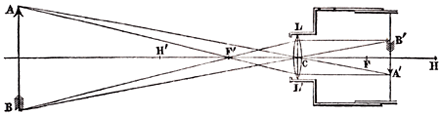

Image donnée par une lentille convergente                                   Principe de la chambre noire des photographes

PRÉCIS DE PHYSIQUE  par É. FERNET - Editions MASSON - PARIS - 1870

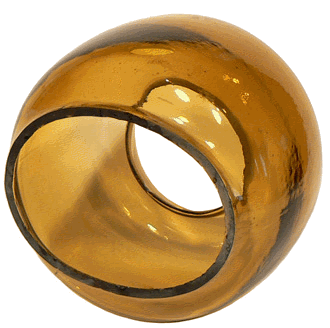

Cet appareil, dû à un jeune ingénieur polytechnicien qui cache sous l'anagramme DUBRONI son véritable nom BOURDIN, "permet de faire des épreuves photographiques sans aucun cabinet noir, c'est-à-dire dans une chambre ou dans un salon". Pour que cela soit possible, l'appareil est doublé intérieurement par une chambre réalisée en verre épais brun jaunâtre protégeant de l'action de la lumière et permettant l'introduction des réactifs liquides nécessaires au traitement chimique.

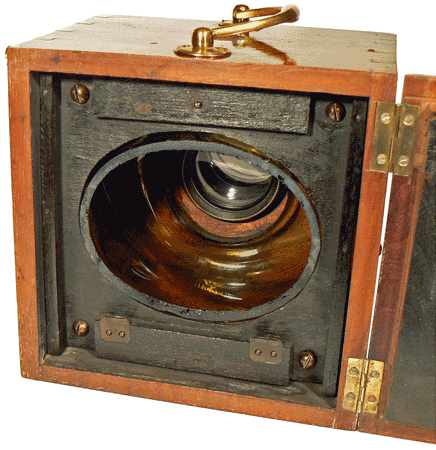

L'ouverture ovale et rodée de la chambre en verre permet d'y appliquer d'abord une plaque en verre dépoli pour effectuer la mise au point puis ensuite la plaque en verre transparent qui sera recouverte de l'émulsion sensible et, la prise de vue étant réalisée, des bains de développement et de fixation. Notre appareil permet de réaliser des clichés ovales de 10 x 7 cm.

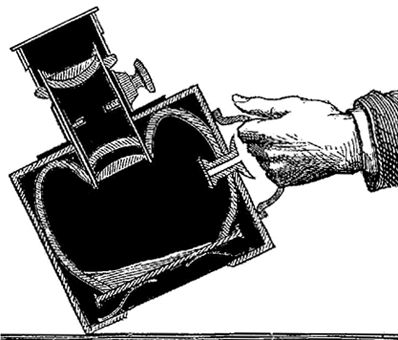

Le dessin de droite, tiré des MERVEILLES DE LA SCIENCE de Louis FIGUIER (tome 3 de 1869), montre la manière de répandre les différentes solutions sur la plaque en verre, après les avoir introduites, à l'aide d'une pipette en ivoire terminée par une poire en caoutchouc, par l'orifice situé sous la poignée de l'appareil. On observe, sur le même dessin, la forme de la chambre en verre à l'endroit ou s'insère l'objectif qui se trouve protégé de toute coulure.
En cliquant sur l'image, on accède à la version numérisée par Gallica/BnF du chapitre de l'ouvrage de FIGUIER traitant de l'appareil DUBRONI.

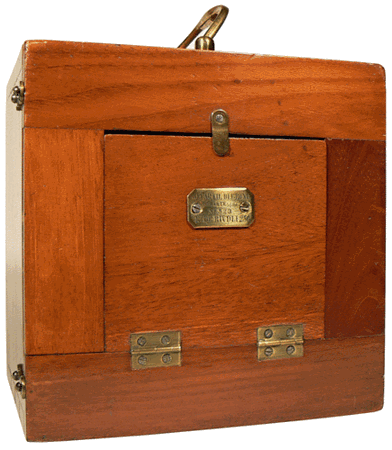

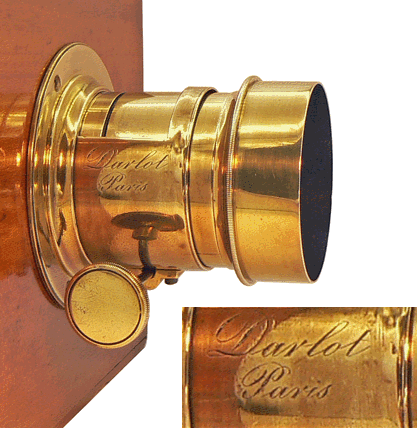

La trappe centrale ménagée dans le grand volet ouvrant à l'arrière de l'appareil est utilisé pour suivre, sur un verre dépoli, la mise au point que l'on réalise grace au système pignon-crémaillère de l'objectif DARLOT. Le bouchon d'objectif sert d'obturateur.

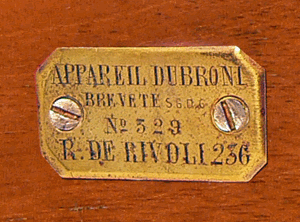

APPAREIL DUBRONI
BREVETE S.G.D.G.
N° 529
R. DE RIVOLI 236

Réclame - Le Monde Illustré du 6 mars 1875
