Appareil d'induction à chariot |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

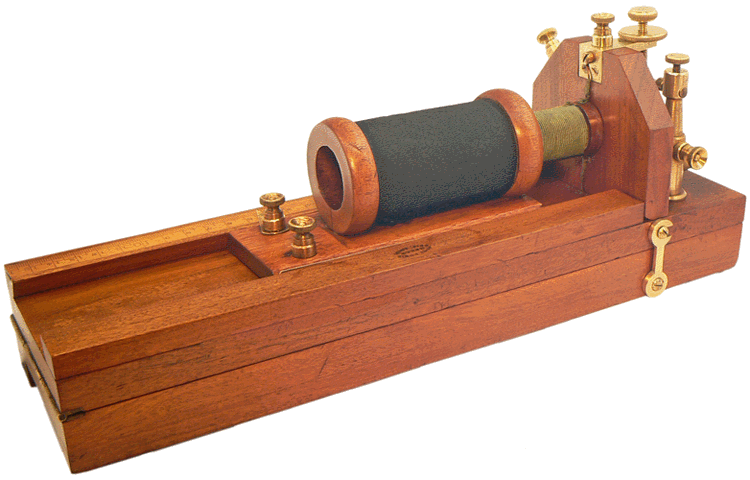

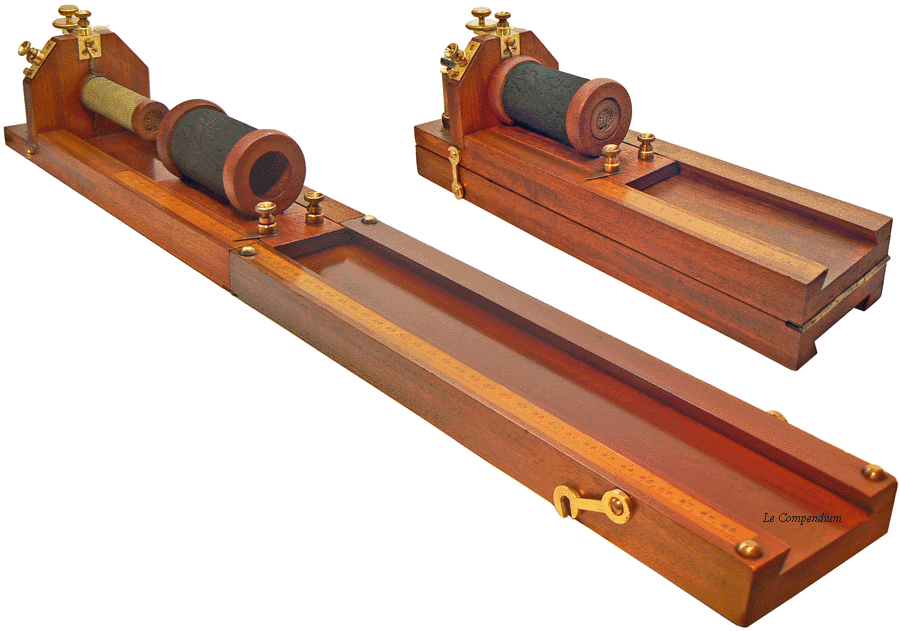

Appareil d'induction à chariot de Du Bois-Reymond. Longueur de l'appareil replié : 35 cm - Vers 1900 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

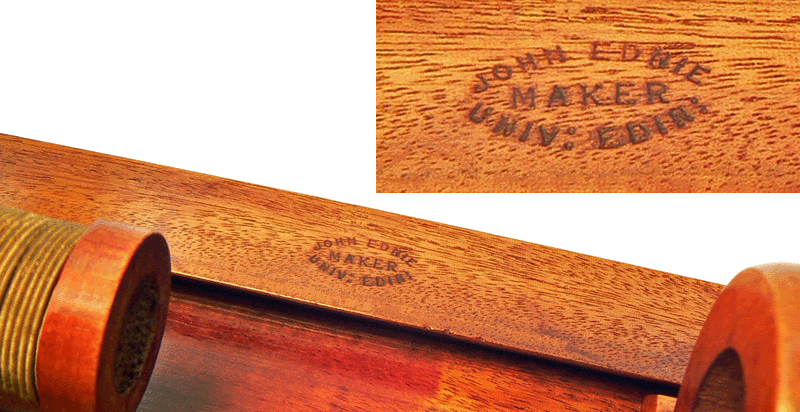

UNIV: EDIN: (pour University of Edinburgh) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
L'annuaire "Post Office Edinburgh and Leith directory" de 1909-1910 indique que John Ednie est établi à Edinburgh, au 22 Strathearn road, en tant que fabricant d'instruments électriques (Ednie, John, electrical instrument maker). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

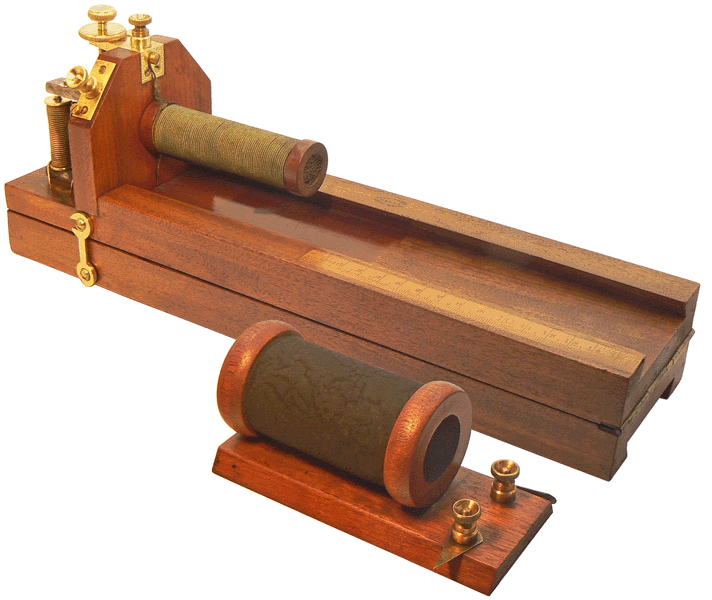

Ce modèle est particulièrement adapté aux travaux expérimentaux et aux démonstrations de cours. Il se compose de deux bobines dont l'une fixe, comporte le fil inducteur gros et enroulé sous 2 ou 3 centaines de tours et l'autre, mobile suivant un axe commun, comporte un fil fin sous plusieurs milliers de tours dans lequel se forme le courant induit. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

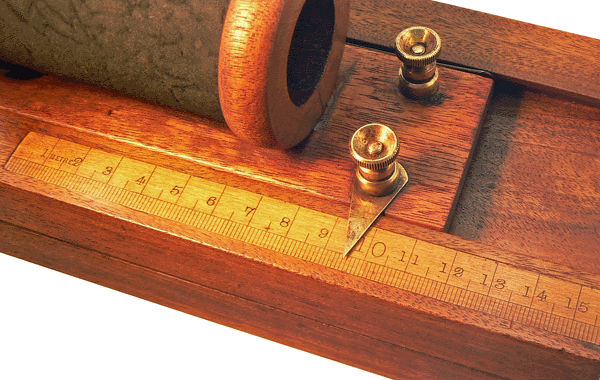

Cette deuxième bobine est portée par un chariot qui peut glisser dans une coulisse ménagée sur un support de telle sorte qu'on peut la rapprocher ou l'éloigner de la bobine inductrice et, ce faisant, obtenir des variations du courant induit repérables par la position du chariot le long d'une règle graduée. Il suffit de déployer le socle pour amener la longueur de la coulisse à 50 centimètres. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

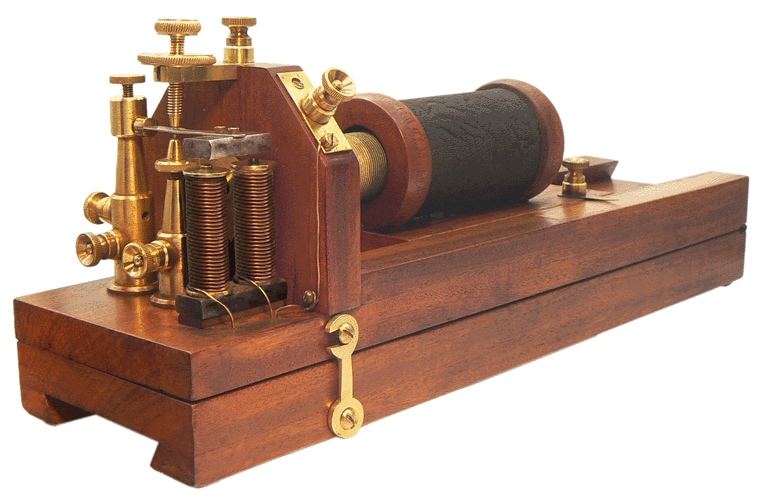

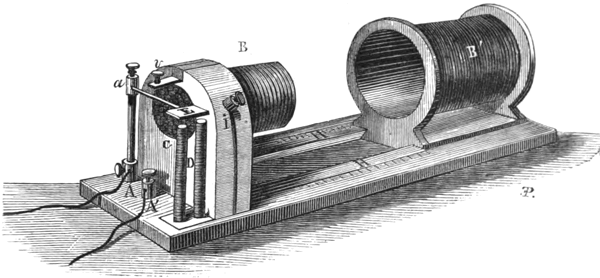

La particularité du modèle présenté est son dispositif d'alimentation du circuit inducteur par un trembleur de Neef modifié par Helmoltz. Le fonctionnement du trembleur de Neef dont le rôle est de produire automatiquement les intermittences du courant inducteur est relativement aisé à comprendre en observant le dessin qui suit et que l'on rencontre dans plusieurs ouvrages
du XIXe siècle traitant
de l'électricité médicale et attribuant l'appareil, soit à Du Bois-Reymond, soit à Siemens et Halske. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Chaque mouvement de va-et-vient détermine alternativement la rupture et la fermeture du courant inducteur ; la rupture de ce courant engendre dans la bobine induite un courant direct ; lorsque le courant se rétablit dans la bobine
inductrice, un courant inverse prend naissance dans l'autre bobine. Le circuit dont fait partie le fil induit enroulé sur B' se trouve ainsi parcouru par une série de courants instantanés qui changent alternativement de sens... |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

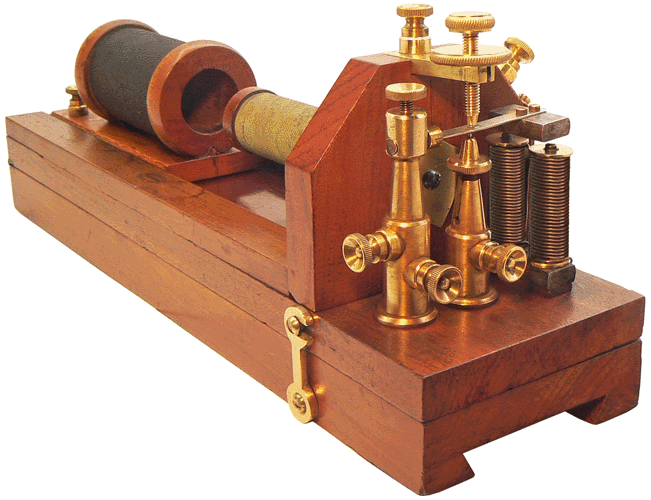

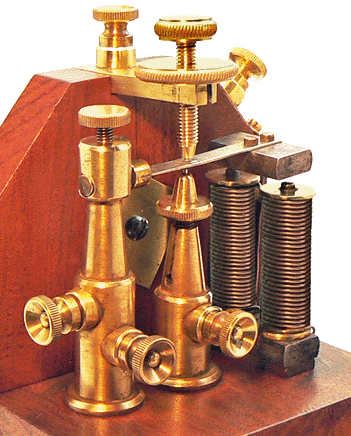

Helmoltz a modifié le trembleur de Neef en remplaçant la borne A' par une colonne terminée par une pointe dont on peut régler la position afin qu'elle puisse, ou non, entrer en contact avec la lame ressort. Le dispositif permet de mettre la pile en court-circuit, de provoquer une démagnétisation rapide et, avec plusieurs bornes placées sur le trajet du circuit inducteur, il devient possible de réaliser un nombre important d'expériences et en particulier de mettre en œuvre l'extra-courant. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Les deux bornes, actuellement libres, de la bobine induite peuvent être reliées à un galvanomètre dans le but d'étudier les variations du courant induit avec la distance séparant les deux bobines, ou alimenter un dispositif expérimental mettant en évidence les stimulations d'un nerf sous l'effet de l'électricité, ou plus simplement, être utilisées pour alimenter les excitateurs accompagnant tout appareil d'électrothérapie... |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

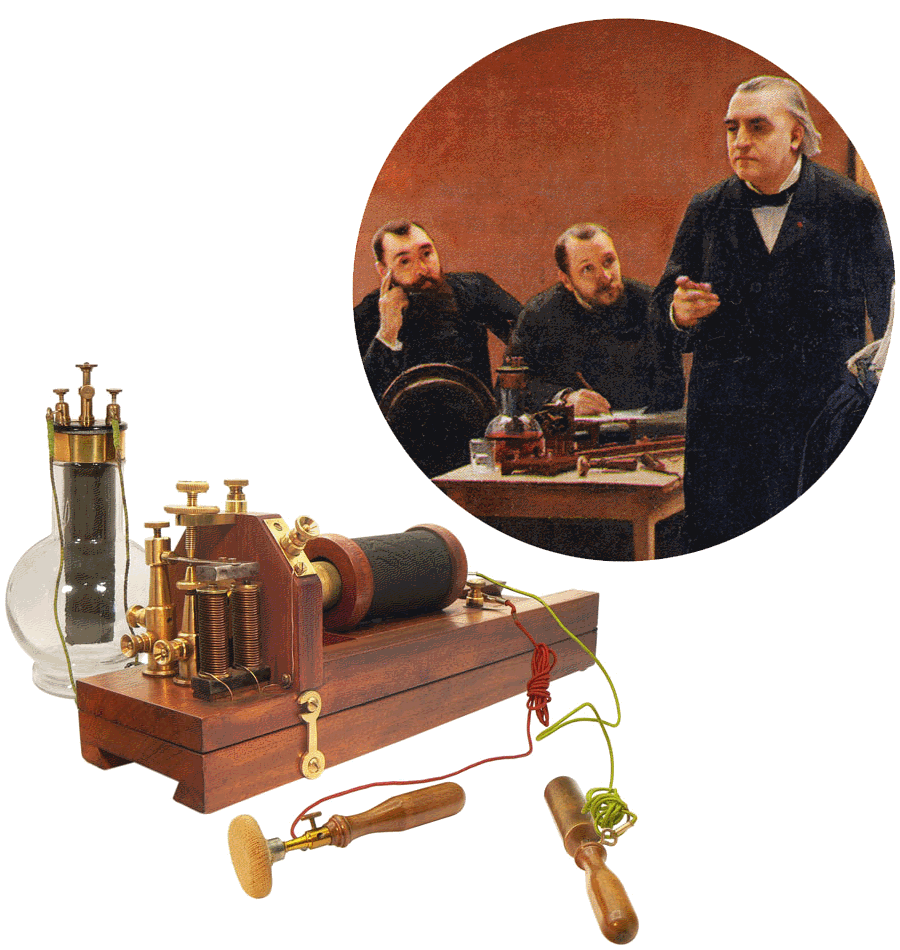

Le tableau d'André BROUILLET "UNE LEÇON CLINIQUE À LA SALPÊTRIÈRE" (1887) représente le neurologue Jean-Martin CHARCOT, entouré de ses collaborateurs et élèves, examinant une patiente hystérique. Au centre de l'œuvre, on remarque une bobine d'induction type Du Bois-Reymond accompagnée de ses excitateurs et alimentée par une pile Grenet. Ci-dessus, nous avons reconstitué le montage expérimental présenté sur le tableau. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
UNE LEÇON CLINIQUE À LA SALPÊTRIÈRE - André BROUILLET - 1887 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
En cliquant sur la vignette à droite, on peut voir, dans le Compendium, un autre appareil d'induction à chariot de Du Bois-Reymond : |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
