Balances Roberval

Petite balance Roberval de portée 1 kg. Socle de 29 cm . Diamètre des plateaux 13 cm. Marque sur le socle et sur le fléau : EG

PHYSIQUE ET CHIMIE POPULAIRES
Alexis CLERC - Paris - Vers 1898
(Document "Le Compendium")

Cette balance robuste aurait pu, autrefois, trouver sa place dans le compendium métrique d'une école élémentaire. Elle aurait été accompagnée, par exemple, de cet ensemble de masses marquées : à gauche, la série de masses en fonte totalisant 950 g et à droite, sur un petit socle en bois, 7 masses en laiton valant respectivement 1, 2, 2, 5, 10, 10 et 20 g complètant la série pour l'amener à la valeur de 1 kg, "force" ou "portée" de la balance.

_____________________________________

La portée de cette petite balance Roberval dite "de débit de tabac" est de 500 g. La longueur du fléau, dont la forme est typique de la deuxième partie du XIXe siècle, est égale à 18 cm. Les plateaux, très creux, ont un diamètre de 10,5 cm. L'un d'eux est muni d'un bec verseur.  Les différents éléments sont repérés par le nombre XVIII. Le milieu du fléau est frappé de la lettre L.

LEÇONS DE PHYSIQUE à l'usage des demoiselles par Paul POIRÉ - Paris, 1879

Série de masses en laiton sur socle en noyer : 11 masses qui font un total de 500 grammes.

_____________________________________

Balance Roberval de portée égale à 1 kg. Socle de 27 cm . Diamètre des plateaux 14 cm.

Série de masses sur socle à gorge, totalisant 2 kilogrammes. A droite, une tare variable (de 75 g, vide, à 325 g, pleine)

La tare est une boite cylindrique dont la forme rappelle celle d'une masse marquée. Elle est munie d'un bouchon à vis et contient de la grenaille ou des billes de plomb en quantité variable. Le commerçant l'utilise, par exemple, lorsqu'il pèse la denrée qui lui est demandée dans un récipient intermédiaire et non directement sur le plateau de la balance.

Pour éviter des calculs , il tare ce récipient, une fois pour toute, afin de l'utiliser ensuite de manière systématique. Dans ce but, il procède à un équilibre en plaçant sur l'un des plateaux le récipient vide et sur l'autre plateau la tare qu'il garnit de grenaille ou de billes jusqu'à obtention de l'équilibre. Lors de tous les équibres à venir, la tare et le récipient taré doivent occuper la même place. Généralement, la tare est placée sur le plateau de gauche.

Le vendeur dépose, près de la tare, les masses marquées qui correspondent à la demande de l'acheteur et, dans le récipient taré qui se trouve sur l'autre plateau, il ajoute la denrée choisie jusqu'à ce qu'il parvienne à un nouvel équilibre.

_____________________________________

Suivent quelques modèles de balances Roberval proposés par la Maison EXUPÈRE vers 1920. Sur le catalogue "Balances de Commerce", nous avons choisi celles qui nous semblent les plus représentatives. Elles diffèrent par le dessin du fléau et du cadran de lecture mais surtout par leurs plateaux dont la forme est liée à l'usage auquel chacune est destinée. D'abord, deux balances dites "ordinaires" dont la première est "recommandée pour le commerce de détail", suivies de balances à un plateau carré dont l'une, au plateau sans rebord et à l'aiguille tournée vers le bas, est utilisée pour les "colis postaux".  Sur la troisième ligne, une balance à plateaux à "bords renversés" et une balance possédant un plateau "creux à bec". Pour terminer, un modèle "pour le ménage" et un modèle avec "plateaux demi-creux, dits Lyonnais, pour marchands ambulants".

Eléments du catalogue de la Maison EXUPÈRE, "Balances de Commerce" recomposés par "Le Compendium".

Cours complet de PHYSIQUE par J. LECLERC
Librairie classique Fernand Nathan - PARIS - 1885
(Document "Le Compendium")

A gauche, la vignette mène à une page du Compendium présentant une balance Roberval à mécanisme visible, utilisée pour l'enseignement. Il suffit de cliquer sur cette vignette pour entrer sur cette page.

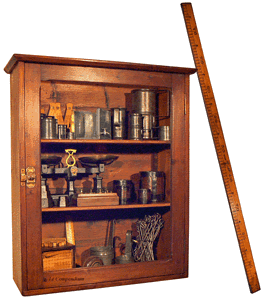

A droite, la vignette permet d'entrer directement sur la page du compendium métrique de l'école élémentaire.
