Microscope droit à colonne
et platine mobile

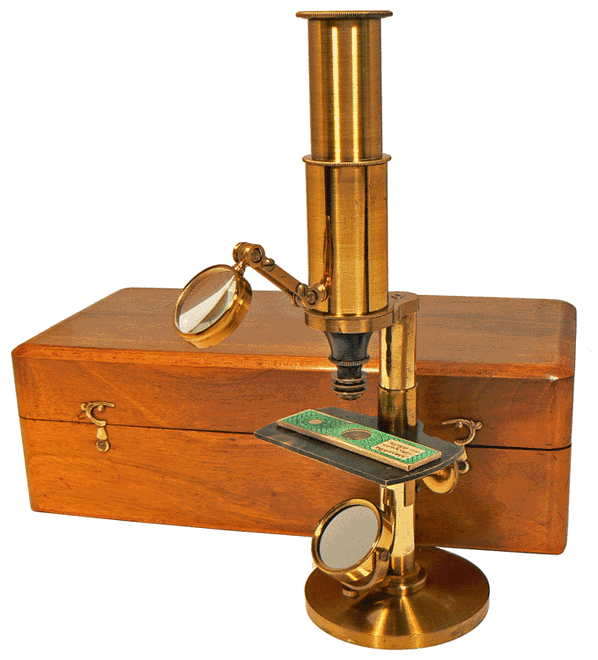

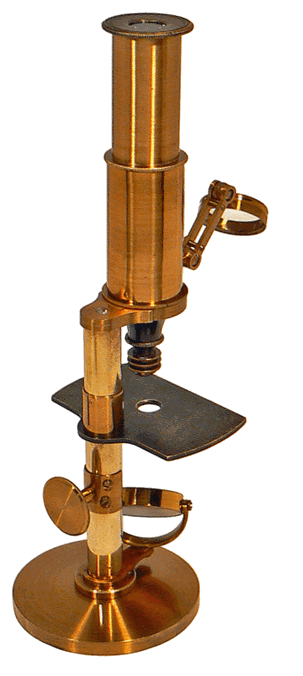

Microscope droit à colonne - hauteur 20 cm - coffret 23 x 11,5 x 7,5 cm - France - vers 1860

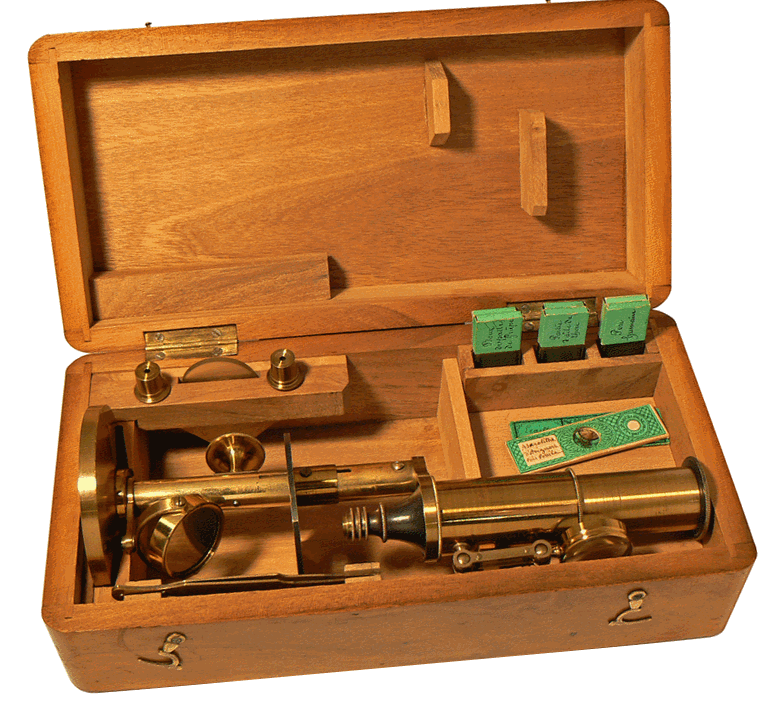

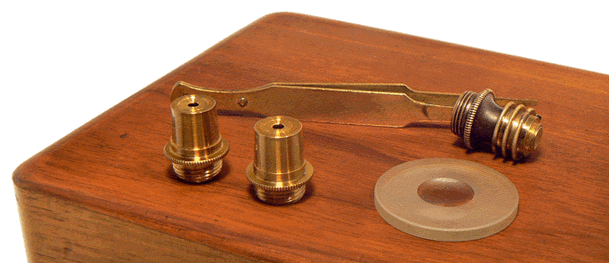

Le microscope est présenté avec un objectif achromatique scindable dont on peut utiliser les éléments séparément ou en les combinant. Le coffret renferme deux autres objectifs simples n° 1 et 2, une pince en laiton, une plaque de verre circulaire à concavité et une série de lames montées. Neuf d'entre elles, qui prennent place dans trois logements prévus pour leur protection, sont réalisées entre deux verres de même dimension maintenus aux extrémités par des bandelettes de papier vert : on y rencontre les titres classiques comme la puce de chat, le pou humain, la trompe de mouche ou le bout de patte de hanneton... Deux autres préparations réalisées entre lame et lamelle et recouvertes de papier sont présentes. L'une d'elle est signée par Joseph Bourgogne, célèbre préparateur français du XIXe siècle. Toutes ces préparations datent de la deuxième partie du XIXe siècle.

Sur l'appareil, le tube optique est fixe et il n'y a donc pas de mise au point "par le coulant" c'est à dire par glissement de ce tube. Le réglage est uniquement réalisé par déplacement vertical de la platine porte-lame. Ce déplacement, que l'observateur commande par un bouton moleté situé à l'arrière de la colonne, est obtenu par le jeu d'un pignon et d'une crémaillère contenus à l'intérieur de la colonne du microscope.

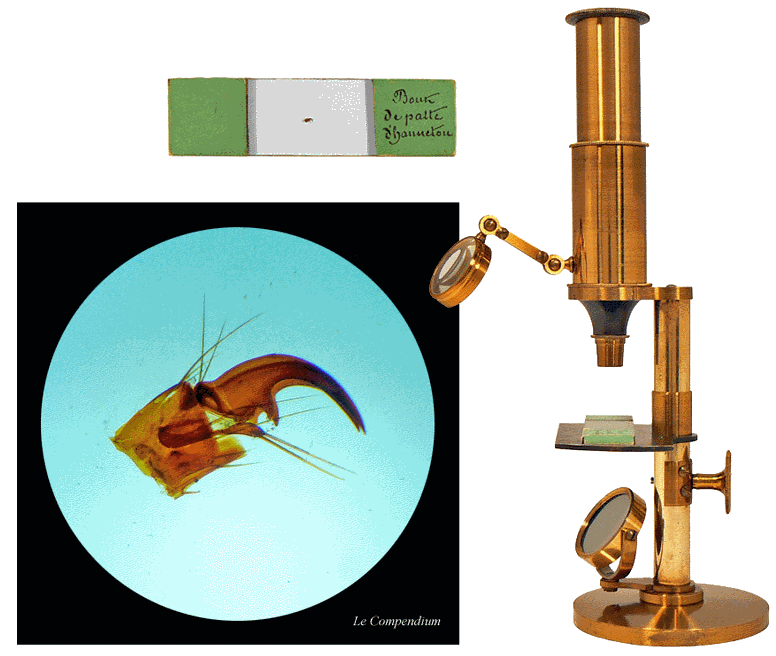

Photographiée à travers le microscope, une préparation d'écailles de papillon. A la suite, l'extrémité de la patte d'un hanneton ...

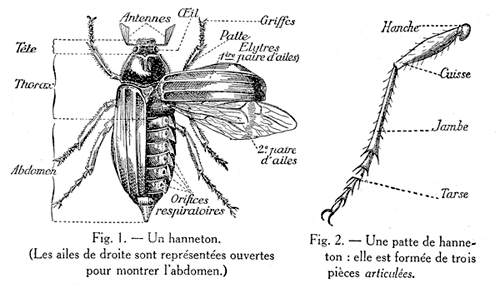

LEÇONS DE SCIENCES - Cours moyen et supérieur - Certificat d'études - Ecoles de filles
Programmes et instructions officielles de 1923 - V. BOULET - A &C. CHABANAS
Librairie Hachette - 1932

On observe, ici, une petite zone de la lame de bois fossile présente dans le coffret de notre microscope. L'image est obtenue avec un instrument moderne équipé d'un oculaire numérique. C'est sans aucun doute une première pour cette lame  préparée par Joseph Bourgogne vers 1855 ...

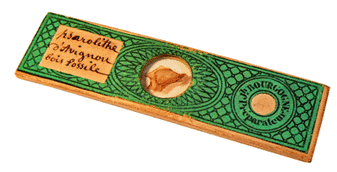

Psarolithe d'Avignon
bois fossile

Trois autres microscopes du Compendium présentent des points communs avec notre modèle. Il peut s'agir du mécanisme de déplacement de la platine, de la fixation particulière du miroir et même de la forme, de l'agencement et du contenu du coffret. Les vignettes qui suivent permettent d'entrer directement sur les pages correspondantes.
