Microscope Nachet pour la microbiologie
"nouveau modèle n° 7"

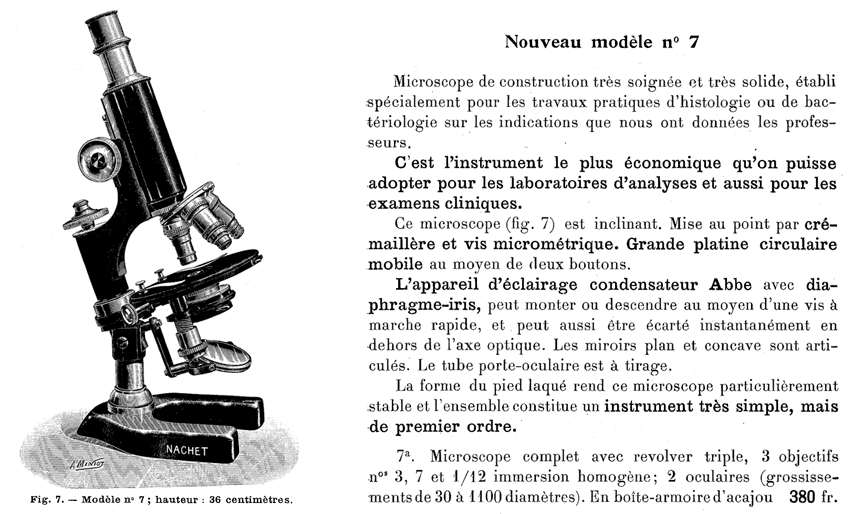

Microscope Nachet, nouveau modèle n°7 "établi spécialement pour les travaux pratiques d'histologie ou de bactériologie"

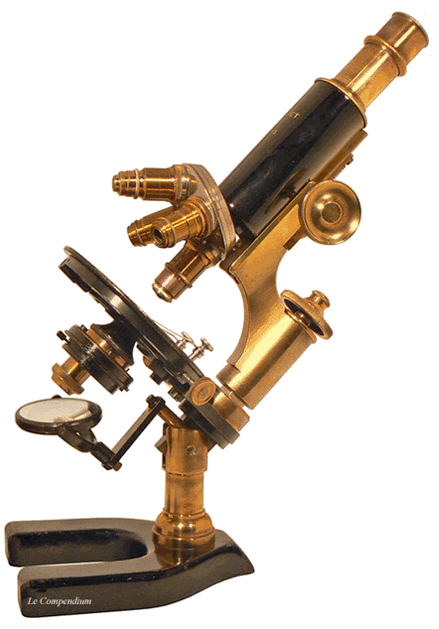

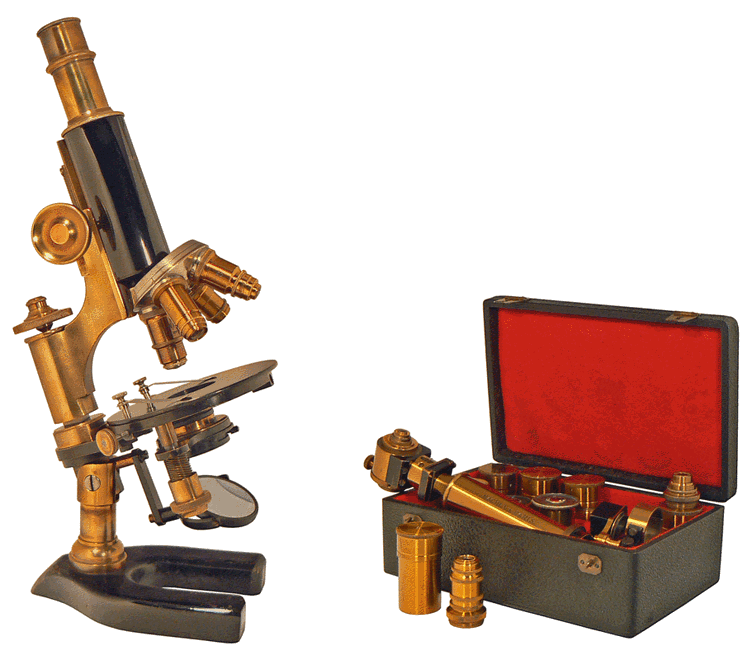

 Hauteur : 36 cm - Vers 1910. A droite, un coffret d'accessoires.

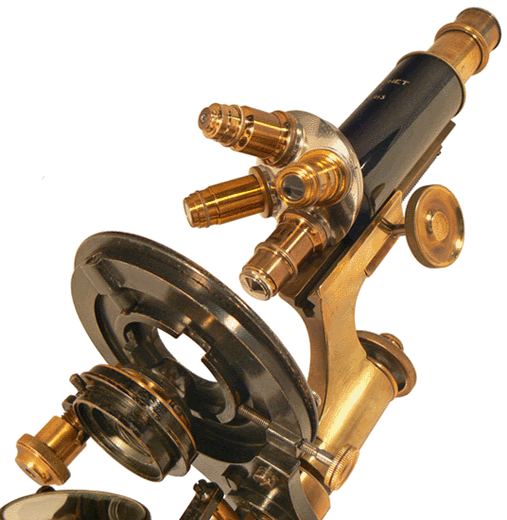

Le microscope a évolué à un moment de sa vie d'auxiliaire de laboratoire et la tourelle triple montée par son constructeur a été remplacée par un modèle permettant l'utilisation de quatre objectifs. L'appareil est actuellement doté d'un objectif n° 1 variable, de deux objectifs 3 et 7 et d'un objectif 1/12 pour immersion homogène. Avec son oculaire n° 3, le grossissement atteint 1200.

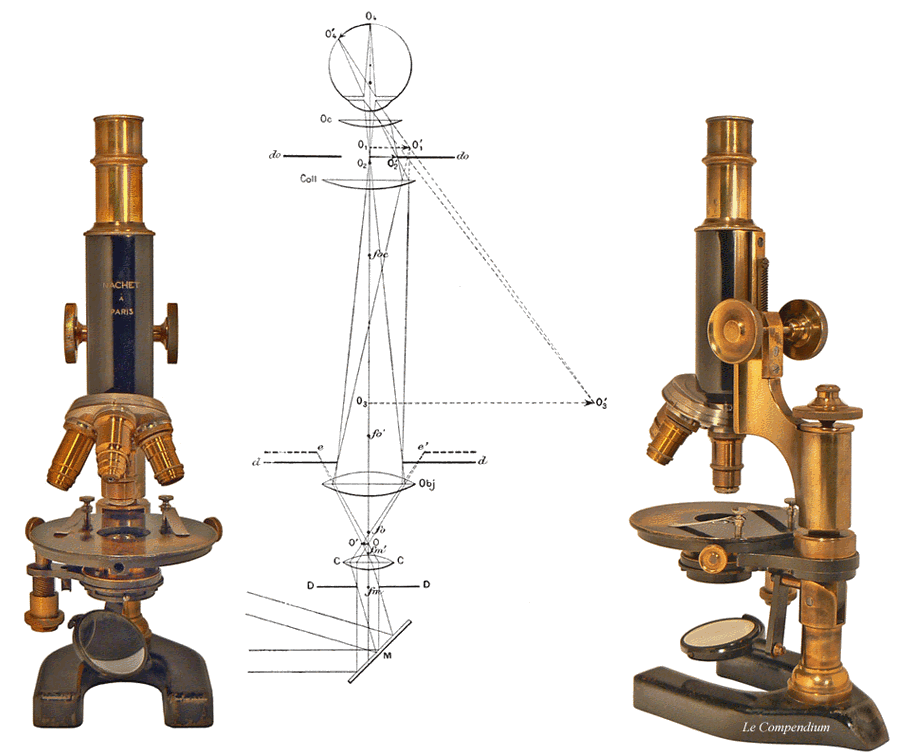

Entre les deux photographies, la "marche des rayons dans le microscope composé" empruntée au PRÉCIS DE MICROSCOPIE de M. LANGERON (5e édition de 1934) respecte les positions relatives des différents organes de l'appareil. En partant du bas, M représente le miroir, DD le diaphragme surmonté du condenseur CC. L'objectif est symbolisé par une seule lentille Obj et beaucoup plus haut, l'oculaire par ses deux lentilles, Coll pour la lentille collectrice et Oc pour la lentille oculaire située juste en-dessous de la pupille de l'œil.
OO' est l'objet examiné. En l'absence de la lentille collectrice, l'image réelle de l'objet donnée par l'objectif serait projetée en O
1O'1. En présence de la lentille collectrice, les rayons sont réfractés et forme une image O2O'2 entre la lentille oculaire et son foyer. La lentille oculaire joue le rôle de loupe et donne de O2O'2 l'image virtuelle finale O3O'3. Cette image perçue par l'œil forme, sur la rétine, l'image réelle O4O'4. Notre cerveau fait le reste ...

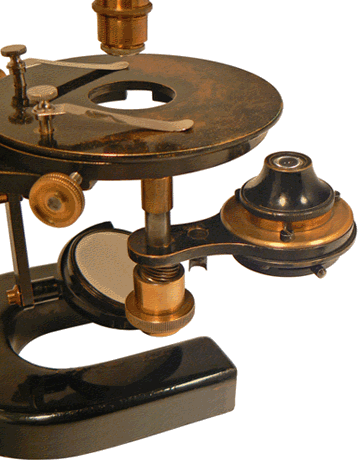

Sur la photographie ci-dessus, l'appareil d'éclairage Abbe avec son diaphragme iris, dont on devine le petit bouton de commande, est écarté de l'axe optique du microscope. Il peut monter ou descendre au moyen d'une vis à marche rapide. Le miroir double, plan et convexe, est articulé et permet un éclairage oblique. La grande platine circulaire est mobile et se déplace lorsque l'on agit sur deux vis à tête moletée.

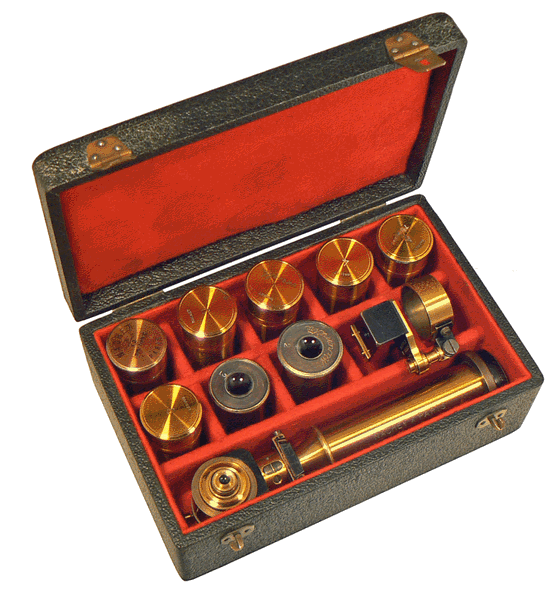

Notre coffret Nachet contient quelques optiques, objectifs en étui de protection et oculaires, ainsi que deux accessoires très utiles pour une utilisation plus large du microscope : l'appareil d'éclairage à prisme pour concentrer la lumière à la surface des objets opaques et la chambre claire pour reproduire, par le dessin, les objets observés. Ces instruments particuliers, décrits sur d'autres pages du Compendium, sont accessibles en cliquant sur la vignette correspondante.

Appareil d'éclairage à prisme

Chambre claire
