Moteur tourne-tube de Geissler

Catalogue GeP France (Georges PERICAUD)
"APPAREILS SCIENTIFIQUES" - 1922

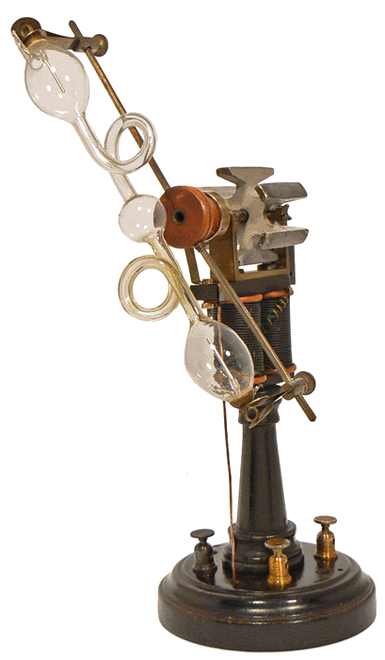

Moteur tourne-tube de Geissler - Hauteur 23 cm

Les tubes de Geissler contiennent sous atmosphère raréfiée, ainsi que dans leur enveloppe en verre, des traces de substances phosphorescentes ou fluorescentes. Lorsqu'ils sont traversés par le courant induit fourni par une bobine de Ruhmkorff, ils fournissent une lumière stratifiée intense dont les couleurs dépendent des éléments présents. Les effets sont plus spectaculaires lorsque le tube est animé d'un mouvement de rotation. Ce petit moteur, dont il existe différentes formes, est précisément destiné à recevoir l'un de ces tubes pour le faire tourner sur lui-même tout en assurant sa liaison avec la bobine de  Ruhmkorff

Catalogue GeP France (Georges PERICAUD) - "APPAREILS SCIENTIFIQUES" - 1922

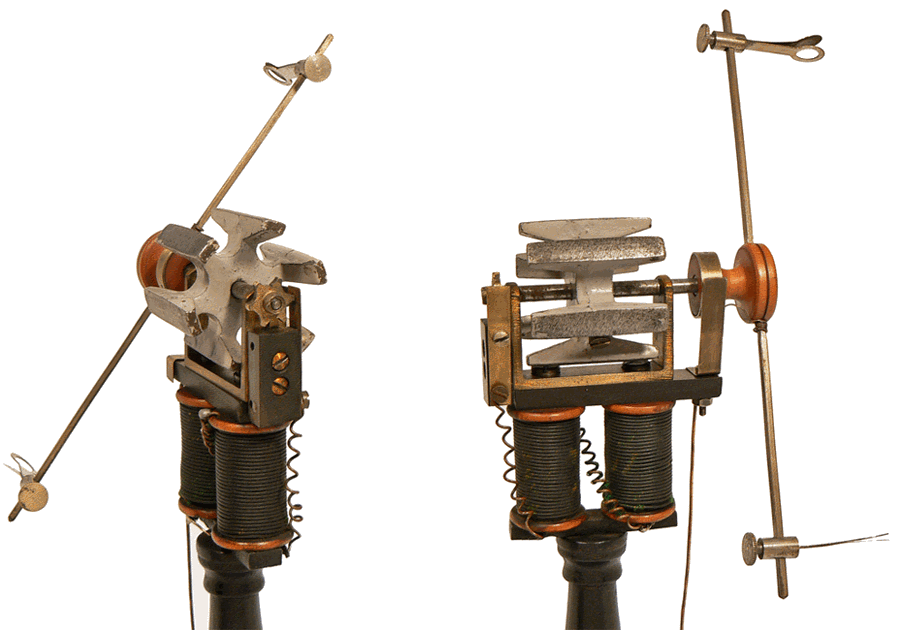

A gauche, la petite roue à six dents solidaire du rotor en fer doux assure, par contact intermittent avec une lame de cuivre, le passage du courant dans l'électroaimant : par suite, les palettes du rotor sont attirées l'une après l'autre et le moteur tourne. A droite les deux brins métalliques du porte-tube sont fixés au moyeu isolant en buis : ils sont électriquement indépendants l'un de l'autre. Le brin actuellement supérieur est en contact avec l'axe du moteur par l'intermédiaire d'un manchon métallique intérieur au moyeu tandis que le brin actuellement inférieur est relié à un collecteur périphérique sur lequel frotte une lame en cuivre. Le courant de décharge de la bobine de Ruhmkorff peut ainsi être amené aux extrémités du tube de Geissler que l'on insère entre les deux contacts à ressort..

Sur le socle, les deux bornes dorées sont prévues pour l'alimentation du moteur. Les deux bornes noircies sont réservées au branchement de la bobine de Ruhmkorff : l'une est reliée à l'axe du moteur et l'autre au collecteur périphérique.

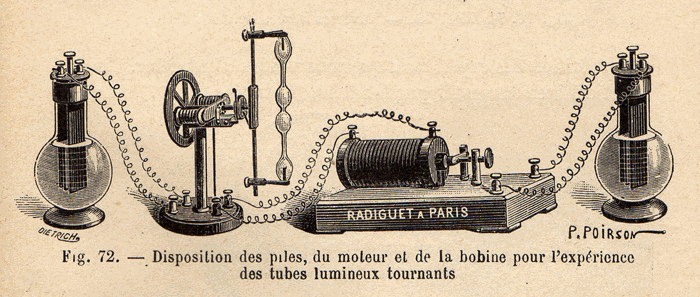

PETITE ENCYCLOPÉDIE ÉLECTRO-MÉCANIQUE - Volume 12 - Henry de Graffigny - PARIS - 1896

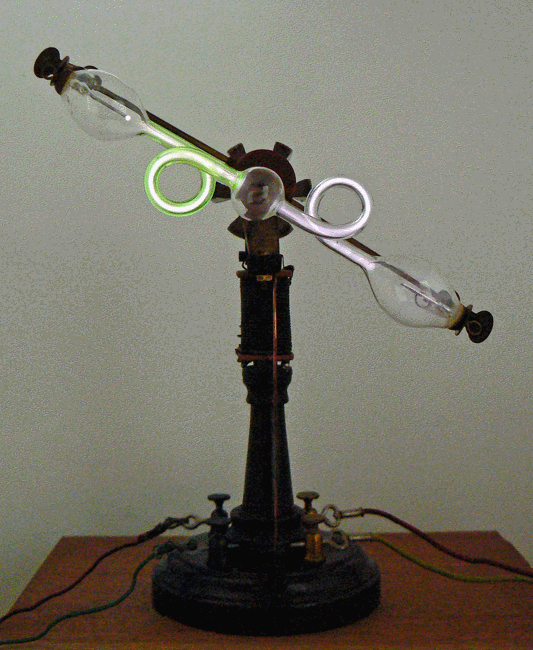

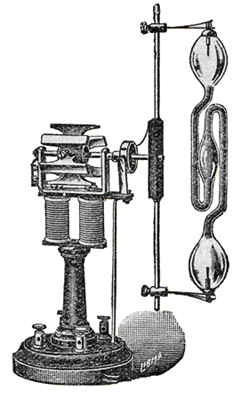

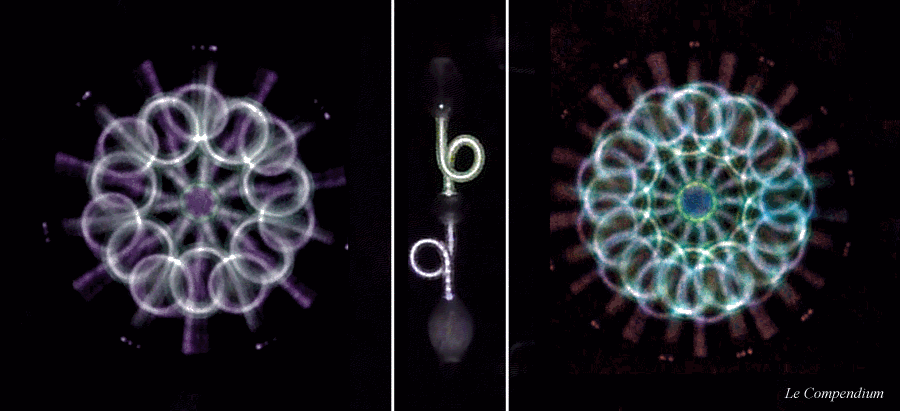

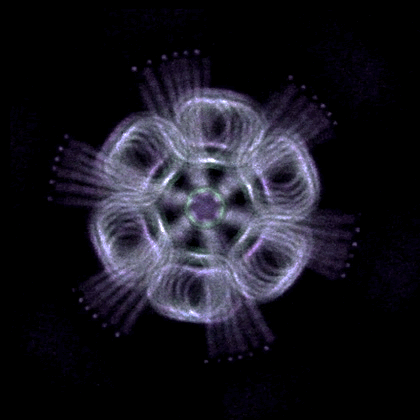

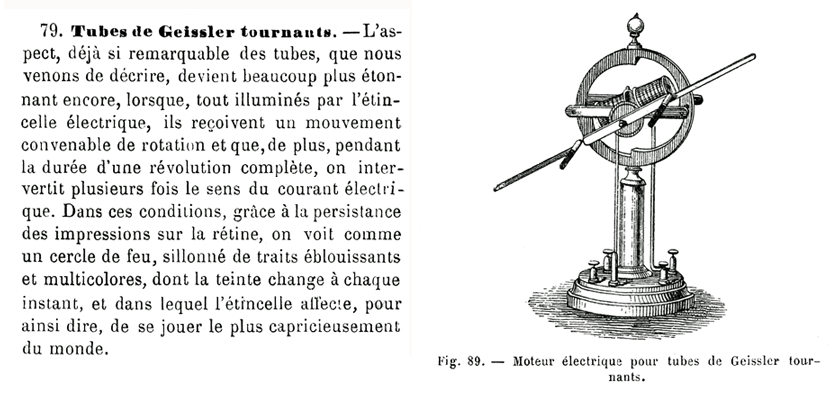

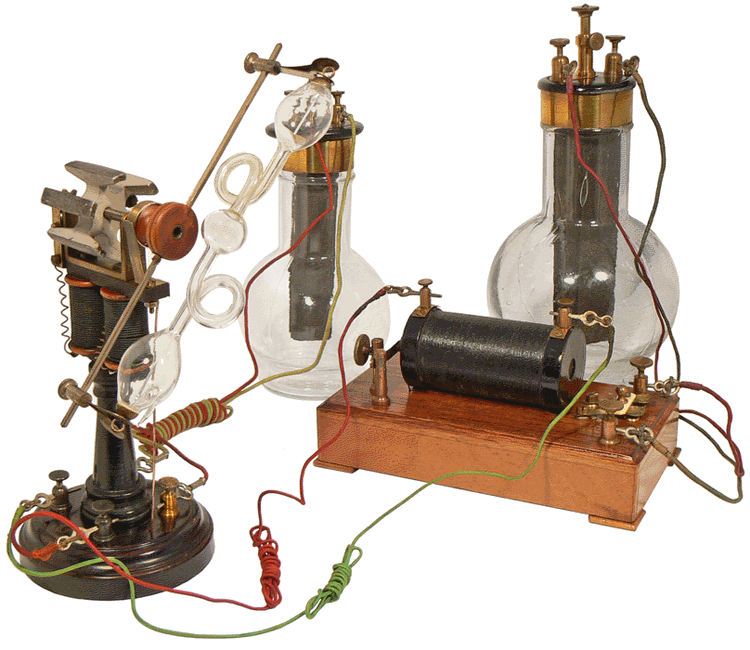

Ci-dessous et à gauche, quelques images obtenues avec notre tube de Geissler sur son porte-tube : pour l'expérience, les piles Grenet ont été remplacées par un modèle plus récent... A droite, les paragraphes consacrés aux tubes de Geissler et tubes de Geissler tournants dans le MANUEL DE PHYSIQUE de J.C et CH. Courtot, électricien, mécanicien (1878)

© Le Compendium

© Le Compendium

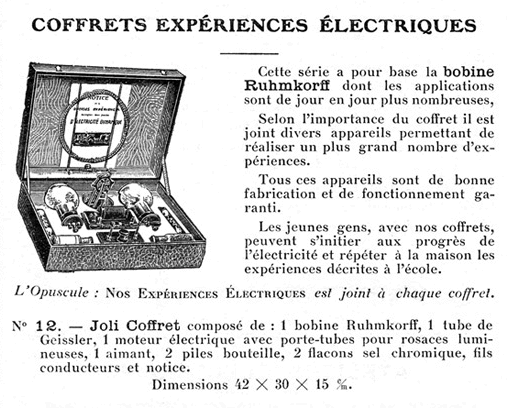

On trouve dans le catalogue "APPAREILS SCIENTIFIQUES" GeP, le coffret n° 12 permettant de réaliser quelques expériences autour du moteur porte-tube de Geissler et de la bobine de Ruhmkorff. Le tarif de 1922 indique qu'il était alors proposé à 85 francs ...

Les vignettes qui suivent mènent aux pages du Compendium relatives à un autre modèle de tourne-tube de Geissler, aux tubes de Geissler et à la bobine de Ruhmkorff. Il suffit de cliquer sur une vignette pour entrer directement sur la page qui lui correspond.
